一：項目位置：北京市順義區

二：小區名稱：萬萬樹

三、戶型：獨棟別墅 套內面積：700㎡

四、工程項目： GOODMAN全空氣中央空調系統

五、設計說明

1. 設計依據：

業主提供的建筑平面圖

《室內空氣質量標準》

《室內通風設計國家規范》

美國ASHRAE62-1989/1999

2. 設計范圍：

全空氣中央空調系統

3. 設計原理：

根據客戶需求、項目戶型、設計標準以及產品運行原理來進行設計。

六、設計概述

本方案戶型為獨棟別墅，地點在北京市順義區。

根據戶主要求，設計師結合北京市環境、氣候特點，對別墅全空氣中央空調系統

的設備選擇、管路鋪設等進行設計，確保全屋保持常年恒溫、恒濕、恒氧、恒靜、恒潔的室內環境。

本方案，選用三套5冷噸Goodman全空氣中央空調熱泵機組，室內機組輻射面積共655.2㎡。

Goodman全空氣中央空調熱泵機組可安裝在地面或屋頂，按美國制冷協會工業標準AHRI Standard 210/240-2008制造，通過第三方美國電子測試實驗室ETL的性能測試。

熱泵機組（室外機）產品特性：

R-410A高效環保制冷劑

Copeland高效渦旋壓縮機

SmartShift技術，靜音運轉，可靠除霜

雙層銅管、鋁波紋翅片盤管

全封閉、永久潤滑的冷凝器電機

雙流向液管干燥器

吸氣管側配有儲液罐

壓縮機曲軸箱加熱器

高功率消音器

高低壓開關

銅管焊接簡易檢修端口

熱泵機組（室內機）產品特性：

R-410A高效環保制冷劑

直驅多速風扇電機

SmartFrame™內骨架，增加底盤橫穩性，提供元件安裝定位

SmartFrame™技術避免高濕度時冷凝水的滲透

結構緊湊、可變4向安裝設計、布置靈活

提供垂直和水平安裝冷凝接水盤及排水接口

AHRI認證內螺紋鋁管和裝有百葉窗板的鋁翅片線圈

全隔熱箱體

預留免工具1寸凈化過濾器通道

預留單管紫外線殺菌燈安裝位置

預留輔助電加熱安裝位置

本項目全空氣中央空調系統布置方案：

Goodman 全空氣中央空調熱泵機組分別安裝在地下一層設備間一套；儲物間二套。其中地下室為一套送風管道走在頂 部做下出風。一樓二樓因為建筑層高不同采用上下一套南北分區形式。一樓二樓皆為地送風，考慮層高及熱 輻射，使用地送風既滿足客戶需求，又減少管道距離保證出風風量足夠。

本套方案采用：5 冷噸Goodman外 機;5 冷噸Goodman內機;紫外線殺菌器;回風靜壓箱（包含超微凈化器）;超微電子凈化器;加濕器;采風過濾 器及智能控制系統。

本項目供水管道系統布置方案：

采用SharkBite（鯊魚）供水管道系統，通過專業供水設計及中央供水分水器，實現不搶水， 水流穩定，使業主用水時可實現舒適體感。通過專業供水設計及柔性回水管道，避免死水彎，減少水流 阻力及提升水流速度實現舒適節能的熱水循環。

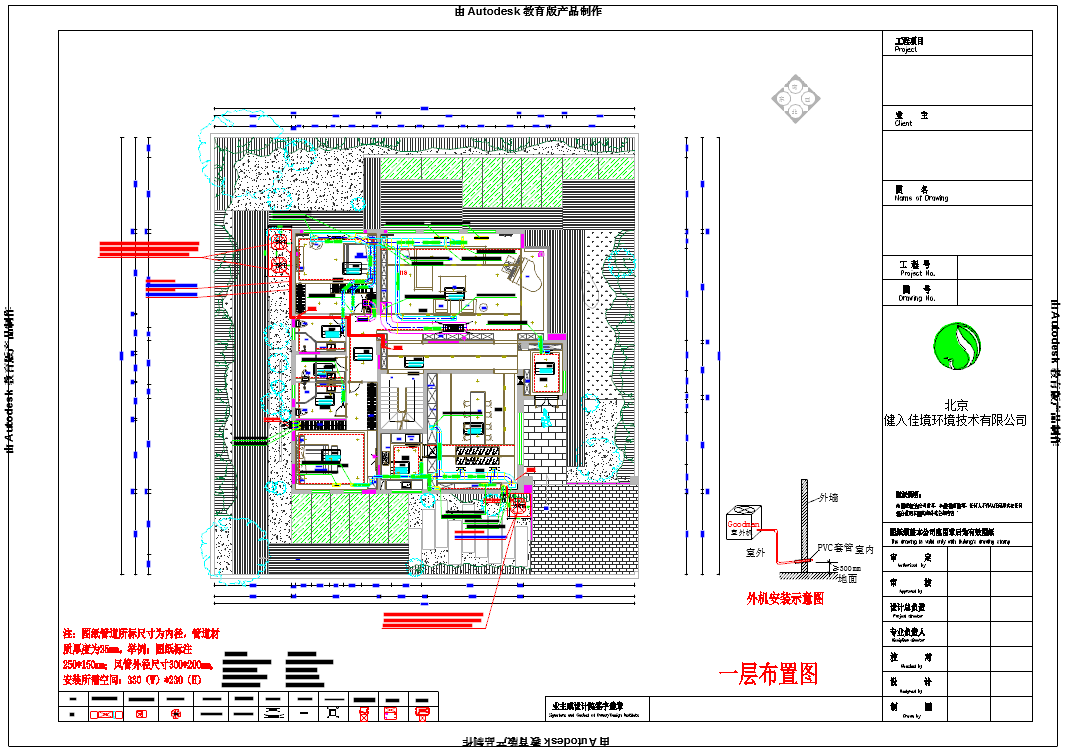

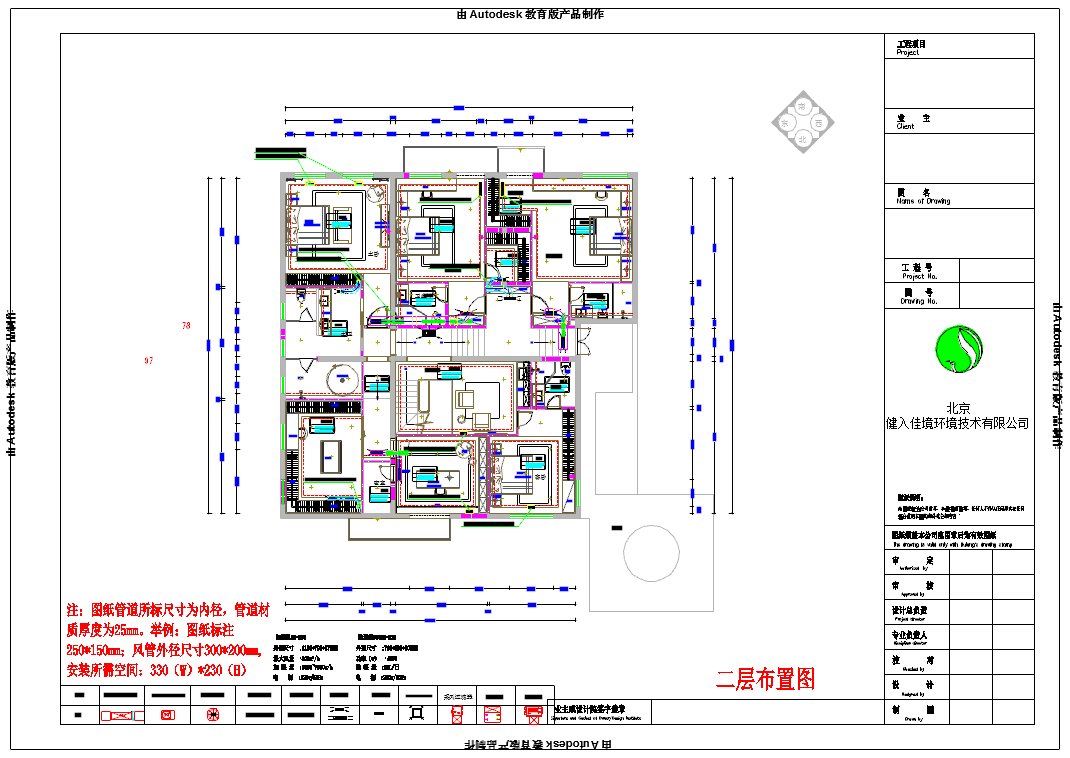

設計圖紙：
