一：項目位置：北京市朝陽區

二：小區名稱：首開瑯樾

三、戶型：公寓 套內面積：190㎡

四、工程項目： GOODMAN全空氣中央空調系統

五、設計說明

1. 設計依據：

業主提供的建筑平面圖

《室內空氣質量標準》

《室內通風設計國家規范》

美國ASHRAE62-1989/1999

2. 設計范圍：

全空氣中央空調系統

3. 設計原理：

根據客戶需求、項目戶型、設計標準以及產品運行原理來進行設計。

六、設計概述

本方案戶型為公寓戶型，地點在北京市朝陽區。

根據戶主要求，設計師結合北京市環境、氣候特點，對別墅全空氣中央空調系統

的設備選擇、管路鋪設等進行設計，確保全屋保持常年恒溫、恒濕、恒氧、恒靜、恒潔的室內環境。

本方案，選用一套5冷噸Goodman全空氣中央空調熱泵機組，室內機組輻射面積共190㎡。

Goodman全空氣中央空調熱泵機組可安裝在地面或屋頂，按美國制冷協會工業標準AHRI Standard 210/240-2008制造，通過第三方美國電子測試實驗室ETL的性能測試。

熱泵機組（室外機）產品特性：

R-410A高效環保制冷劑

Copeland高效渦旋壓縮機

SmartShift技術，靜音運轉，可靠除霜

雙層銅管、鋁波紋翅片盤管

全封閉、永久潤滑的冷凝器電機

雙流向液管干燥器

吸氣管側配有儲液罐

壓縮機曲軸箱加熱器

高功率消音器

高低壓開關

銅管焊接簡易檢修端口

熱泵機組（室內機）產品特性：

R-410A高效環保制冷劑

直驅多速風扇電機

SmartFrame™內骨架，增加底盤橫穩性，提供元件安裝定位

SmartFrame™技術避免高濕度時冷凝水的滲透

結構緊湊、可變4向安裝設計、布置靈活

提供垂直和水平安裝冷凝接水盤及排水接口

AHRI認證內螺紋鋁管和裝有百葉窗板的鋁翅片線圈

全隔熱箱體

預留免工具1寸凈化過濾器通道

預留單管紫外線殺菌燈安裝位置

預留輔助電加熱安裝位置

系統配置：



本項目全空氣中央空調系統布置方案：

Goodman全空氣中央空調熱泵機組安裝在設備間地面，采用頂面送風形式。送風管道走在一層頂部，往一層做下出風。既滿足客戶需求，又減少管道距離保證出風風量足夠。

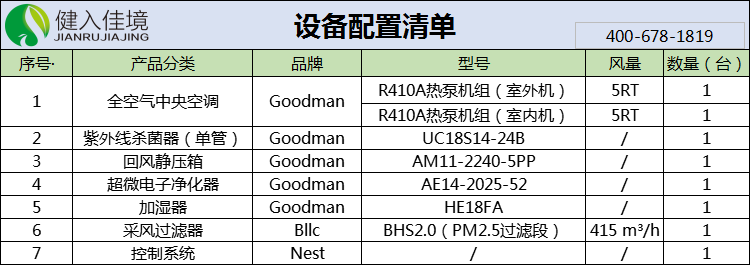

采用5 冷噸Goodman外機;5 冷噸Goodman內機;紫外 線殺菌器;回風靜壓箱（包含超微凈化器）;超微電子凈化器;加濕器;采風過濾器及智能控制系統。

本項目地暖系統布置方案：

設計說明：
一、設計依據

1.現行設計規范和設計標準

《地源熱泵系統工程技術規范》(GB50366-2005)
《地面輻射供暖技術規程》(JGJ142-2004 J365-2004)
北京市地標《地面輻射供暖技術規范》(DB11/806-2011)
《采暖通風與空氣調節設計規范》(GB50019-2003)
《嚴寒和寒冷地區居住建筑節能設計標準》(JGJ-2010)
《居住建筑節能設計標準》(DBJ 11-602-2006)
《建筑節能工程施工質量驗收規程》(GB 50411-2007)
《通風與空調工程施工質量驗收規范》 (GB50243-2002)
《全國民用工程設計建筑技術措施－暖通動力》(建設部)

二、設計范圍

1.本設計方案包括：地暖系統；
2.本建筑空調系統及通風系統由業主自行采購。

三、設計參數及設計標準

1.室外設計參數：

夏季空調計算干球溫度33.2°C  夏季空調計算濕球溫度 26.4°C
夏季通風計算溫度 30°C  夏季室外平均風速 1.9m/s
冬季空調計算干球溫度 -12°C  冬季空調計算相對濕度 45%
冬季通風計算溫度 -5°C 冬季采暖計算溫度C
冬季室外平均風速 2.8m/s 冬季最多風向NNW 和 N
2.室內設計參數：
干球溫度及相對濕度區域/房間 冬季(±2℃/5%) 夏季(±2℃/5%)
展廳 20/40 26/60
大堂 20/40 26/60
公共建筑 20/40 26/60
四、熱源及采暖系統
本設計采暖面積190平米。采暖設計熱負荷為45kW，熱源為燃氣壁掛爐供暖，二次換熱后供水溫度為55℃，回水溫度為45℃。各層房間冬季多采用采用低溫熱水地板輻射采暖系統，本方案設計為整層、分室控制。

本項目水處理系統布置方案：

本設計方案中，水處理系統配置美國怡口品牌的前置過濾器、中央凈水機、中央軟水、超濾直飲機。

前置過濾器是二次污染的克星，是一種可靠的雜質過濾裝置，把好凈水第一關；新一代升級的怡口凈雅除鉛系列中央凈水機，特別添加美國專利MetSorb®濾料，強效去除水中鉛、砷等重金屬，并獲得美國國家衛生基金會(NSF) 標準61的認證。

怡口軟水機運用成熟的家用軟水制備工藝，去除水中的結垢因子，保護管道、龍頭和涉水零件，保護熱水器、節約能耗，節省洗滌劑、使衣物常用如新，使頭發和皮膚更柔軟健康； 怡口超濾直飲機去除水中污染物，達到一開即飲的直飲標準，通過優質可靠的直飲水機，有效攔截和去除自來水致病污染物（包括三氯甲烷等揮發性有機物，重金屬等）。

本項目供水管道系統布置方案：

1.設計依據

1.1由建筑專業提供的資料。

1.2由本專業設計采用的設計、法規：

   《建筑給水排水設計規范》（2009年版）（GB 50015-2003）；

   《住宅建筑規范》 （GB 50368-2005）；

   《住宅設計規范》 （GB 50096-2011）；

   《民用建筑節水設計標準》 （GB 50555-2010）；

   《室外給水設計規范》 （GB 50013-2006）；

   《二次供水設施衛生規范》 （GB 17051-1997）；

   《室內給水管道支吊架》 （03S402）；

其它適用于本項目的有關國家標準及業主要求。

2 工程概況

  本工程位于 北京市朝陽區   建筑面積為 190平方米

  詳細信息如下

3 給水系統設計

3.1 凈水系統

本項目采用市政自來水入戶后通過前置后接中央凈水水處理設備。設置放置于二樓設備房，相關產品由業主自行購買，本設計只為其預留接駁條件，最終接駁位置、方式及管徑可能會根據最終的設備選型而進行調整。

3.2 熱水及熱回水系統

本項目采用空氣源熱泵熱水系統，水源為經過中央軟水處理設備后的水，由熱泵組加熱后存至儲熱罐，供至各個熱水用水點。熱水系統采用中央循回方式，并在回水主管末端末端加裝熱平衡閥，以保證各個用水點可以快速出熱水。

3.3 軟水系統

本項目設置軟水系統，水源為經過集中凈水處理設備后的凈水，經過中軟水設備軟化后供至儲熱罐補水、衛生間浴缸等使用。軟化水不可飲用，故廚房、直飲水系統不得與軟水系統連接，后期交付使用時應提醒業主注意軟水不得引用。

3.4 自來水

自來水引入經前置過濾器接至用水點、洗拖把等。

4 施工說明

4.1 管道及管件

除圖紙有特殊說明外，本項目使用管道公稱壓力及管道外徑如下表所示：

4.2 閥門

除圖紙有特殊說明外，本項目使用閥門應符合下列條件：

1.所有閥門的公稱壓力應與管道材質相同，不得低于管道系統的公稱壓力。

2.閥門的連接方式應采用快速推接與螺紋式連接形式（如采用其它品牌閥門需要使用活接頭)。

3.閥門選用類型應嚴格按照圖紙說明要求選用。如未明確選用何種閥門，，則應按照DN50

及以下選用球閥，DN50，以上選用斜座閥（閘閥）的原則進行選型。

4.閥門材質應根據管道系統的材質匹配，不得出現材質混用的情況。

4.3 保溫腐蝕

除圖紙有特殊說明外，本項目管道系統保溫防腐措施應符合下列條件：

1.裸露在外的管道，且室外低于零度的，需加保溫棉。

2.所有保溫材料的耐火等級不得低于難燃B1級。

3.所有保溫材料的連接應在打壓試驗合格后方可進行。

4.金屬支吊架不得直接于保溫材料接觸，應用腳墊、木托等隔離，防止保溫層的破壞。

4.4 管道敷設與打壓試驗

除圖紙有特殊說明外，本項目管道系統敷設以及打壓試驗應符合下列條件：

1.應遵循小管徑管道讓大管徑管道、有壓管道讓無壓管道、盡量平行敷設、減少交叉的原則施工。

2.管道穿混凝土墻、樓板以及梁時，應配合土建提前進行套管預埋。

3.施工時管道應保證給水管道有0.002的坡度坡向泄水處。

4.管道試壓辦法按照《建筑給水排水及采暖工程施工質量驗收規范》

（GB50242-2002）的規定執行。

5. 補充說明

1.本項目圖紙的管道系統間距標注為管道中心標注，標高標注為管中心標高標注。

2.本項目所注標高單位為m，其余為mm。

3.本項目為設備預留接口為常規尺寸，如業主所購買設備接駁尺寸與預留條件不一致，應進

行相應修改。

本方案采用SharkBite（鯊魚）供水管道系統，通過專業供水設計及中央供水分水器，實現不搶水， 水流穩定，使業主用水時可實現舒適體感。通過專業供水設計及柔性回水管道，避免死水彎，減少水流 阻力及提升水流速度實現舒適節能的熱水循環。

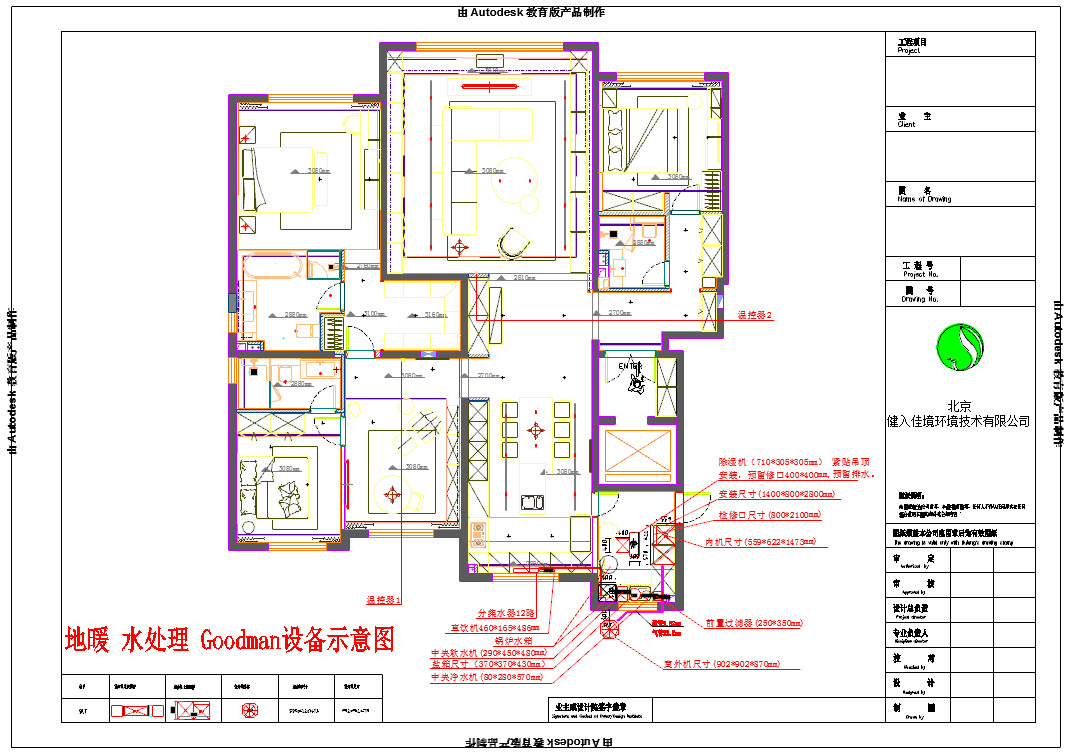

設計圖紙：
