二：小區名稱：長島瀾橋

三、Goodman全空氣覆蓋面積：377.4㎡

四、工程項目： GOODMAN全空氣中央空調系統

五、設計說明

1.設計依據：

業主提供的建筑平面圖

《室內空氣質量標準》

《室內通風設計國家規范》

美國ASHRAE62-1989/1999

2.設計范圍：

全空氣中央空調系統

3.設計原理：

根據客戶需求、項目戶型、設計標準以及產品運行原理來進行設計。

六、設計概述

本方案戶型為聯排別墅，地點在北京市順義區。

根據戶主要求，設計師結合北京市環境、氣候特點，對別墅全空氣中央空調系統

的設備選擇、管路鋪設等進行設計，確保全屋保持常年恒溫、恒濕、恒氧、恒靜、恒潔的室內環境。

本方案，選用兩套5冷噸Goodman全空氣中央空調熱泵機組，室內機組輻射面積共377.4㎡。

Goodman全空氣中央空調熱泵機組可安裝在地面或屋頂，按美國制冷協會工業標準AHRI Standard 210/240-2008制造，通過第三方美國電子測試實驗室ETL的性能測試。

熱泵機組（室外機）產品特性：

R-410A高效環保制冷劑

Copeland高效渦旋壓縮機

SmartShift技術，靜音運轉，可靠除霜

雙層銅管、鋁波紋翅片盤管

全封閉、永久潤滑的冷凝器電機

雙流向液管干燥器

吸氣管側配有儲液罐

壓縮機曲軸箱加熱器

高功率消音器

高低壓開關

銅管焊接簡易檢修端口

熱泵機組（室內機）產品特性：

R-410A高效環保制冷劑

直驅多速風扇電機

SmartFrame™內骨架，增加底盤橫穩性，提供元件安裝定位

SmartFrame™技術避免高濕度時冷凝水的滲透

結構緊湊、可變4向安裝設計、布置靈活

提供垂直和水平安裝冷凝接水盤及排水接口

AHRI認證內螺紋鋁管和裝有百葉窗板的鋁翅片線圈

全隔熱箱體

預留免工具1寸凈化過濾器通道

預留單管紫外線殺菌燈安裝位置

預留輔助電加熱安裝位置

系統配置：

本項目全空氣中央空調系統布置方案：

本項目Goodman系統覆蓋總面積約為377.4㎡，該系統一步到位地處理家居環境中一切與人體舒適感相悖、對人體健康有害的各種空氣問題，可讓家里全部空間（如大廳、臥室等，甚至于廚房、衛生間、衣帽間、過道、樓梯等）都處于優質空氣環境狀態。

本項目共配置兩套Goodman 全空氣中央空調系統。設備的兩臺外機在室外上下放置，做設備基礎架，下面一臺設備上放做導流罩；室內機一臺安裝在一層，另一臺安裝在三層。

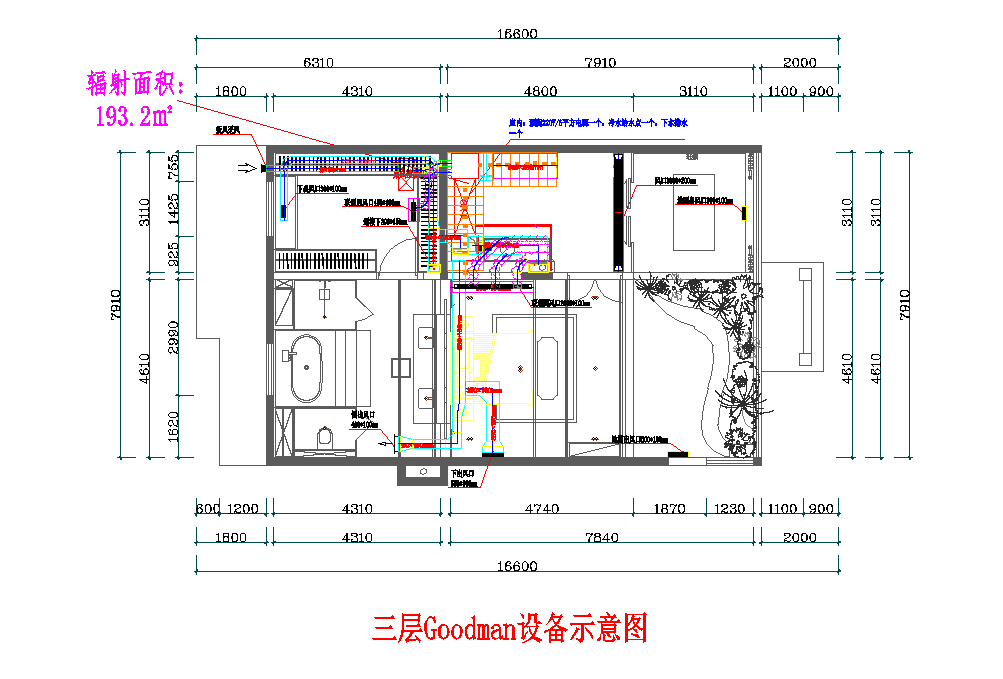

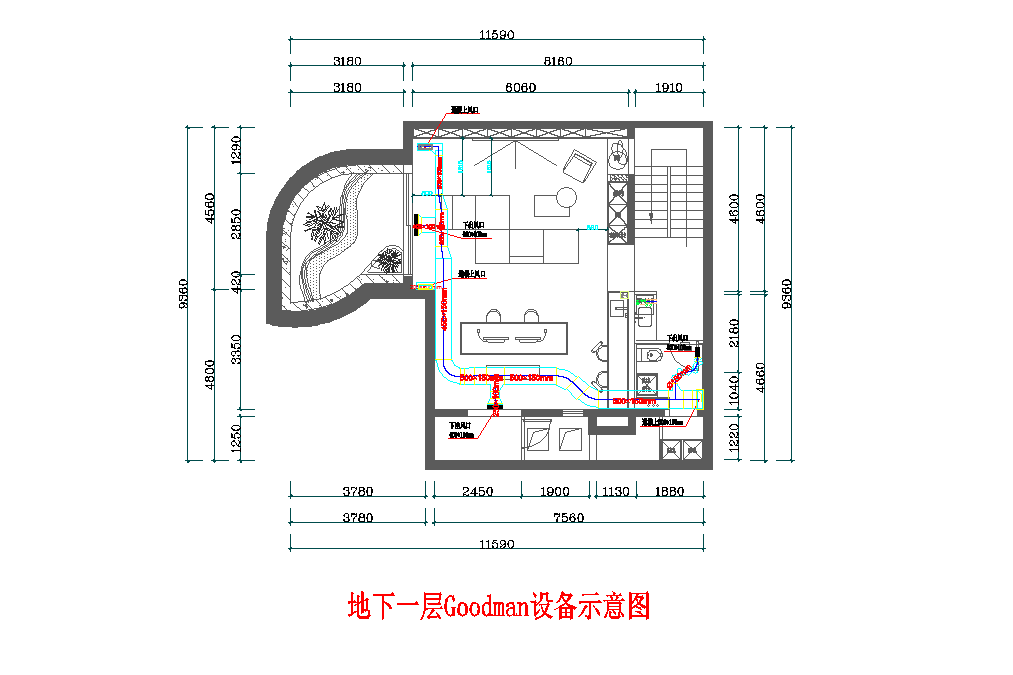

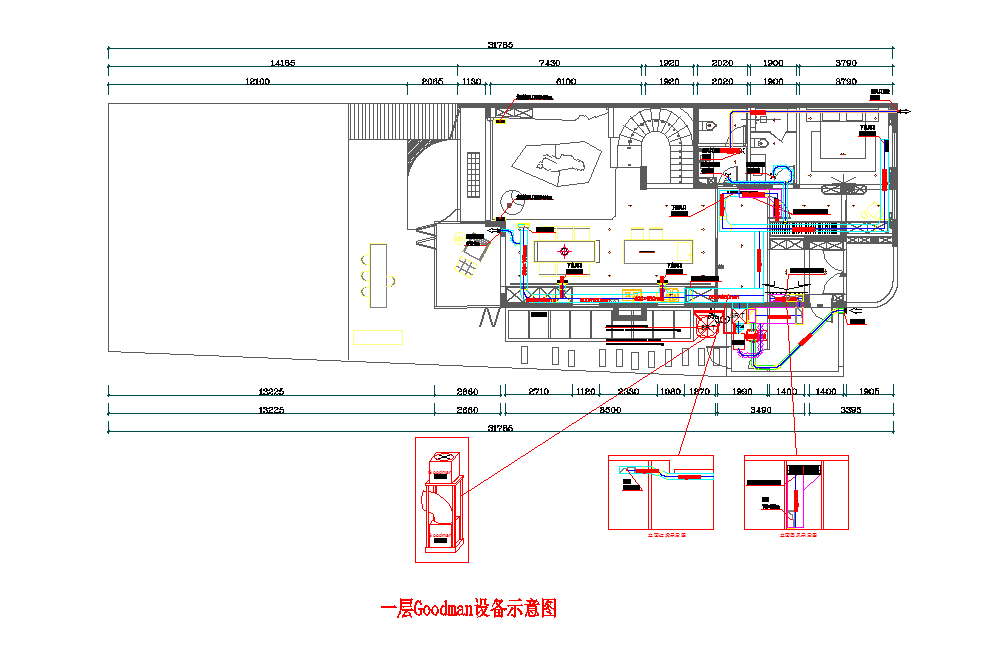

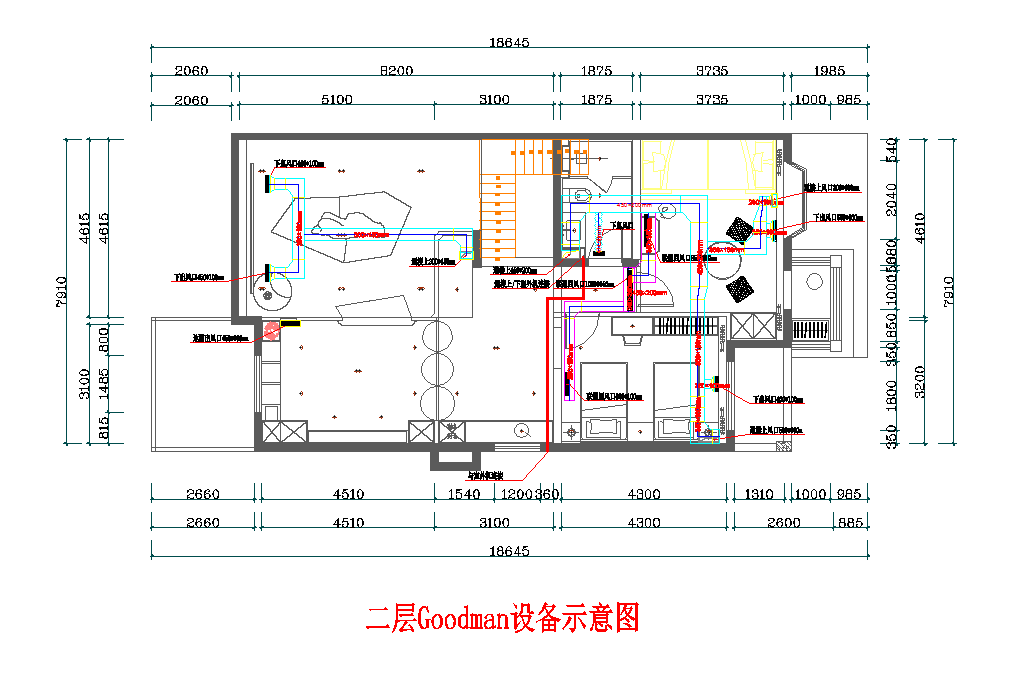

放置在一層的設備送風區域?yàn)榈叵乱粚印⒁粚樱�送風面積為184.2㎡；放置在三層的設備送風區域?yàn)槿龑印⒍�層，送風面積為193.2㎡。

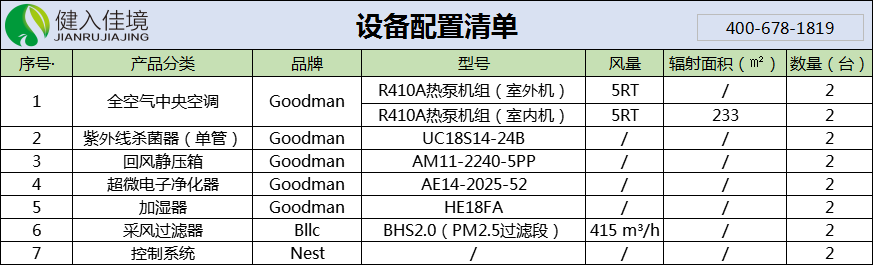

本套方案采用：兩臺5 冷噸Goodman外機，兩臺5 冷噸Goodman內機;兩個紫外線殺菌器;兩臺回風靜壓箱（包含超微凈化器）;兩臺超微電子凈化器;兩臺加濕器;兩臺采風過濾器及兩臺智能控制系統。

設計圖紙：
