五、設計說明

1.設計依據：

業主提供的建筑平面圖

《室內空氣質量標準》

《室內通風設計國家規范》

美國ASHRAE62-1989/1999

2.設計范圍：

全空氣中央空調系統

3.設計原理：

根據客戶需求、項目戶型、設計標準以及產品運行原理來進行設計。

六、設計概述

本方案地點在北京市朝陽區。

根據戶主要求，設計師結合北京市環境、氣候特點，對別墅全空氣中央空調系統

的設備選擇、管路鋪設等進行設計，確保全屋保持常年恒溫、恒濕、恒氧、恒靜、恒潔的室內環境。

本方案，選用一套5冷噸Goodman全空氣中央空調燃氣泵機組，室內機組輻射面積共182.9㎡。

Goodman全空氣中央空調燃氣機組可安裝在地面或屋頂，按美國制冷協會工業標準AHRI Standard 210/240-2008制造，通過第三方美國電子測試實驗室ETL的性能測試。

燃氣機組：

按美國制冷協會工業標準AHRI Standard 210/240-2008制造，

通過第三方美國電子測試實驗室ETL的性能測試。

產品特性：

• 節能、可靠直接火花點火

• 三速直接驅動風機馬達

• 耐腐蝕的鋁合金熱交換器

• 自帶故障診斷的綜合燃氣爐控制系統

• 低壓接線端子

• 帶天然氣連接閥門

• 鋁合金燃燒器

• 配備鼓風機安全門開關

• 多個火焰推出開關

• 出風量限位開關

箱體特征：

• 全絕緣鋼柜，堅固耐用

• 盤管和燃氣爐方便清洗和更換

• 左側和右側方便連接天然氣或供電

• 進氣口在底部

系統配置：

本項目全空氣中央空調系統布置方案：

本項目Goodman系統覆蓋總面積約為182.9㎡，該系統一步到位地處理家居環境中一切與人體舒適感相悖、對人體健康有害的各種空氣問題，可讓家里全部空間（如大廳、臥室等，甚至于廚房、衛生間、衣帽間、過道、樓梯等）都處于優質空氣環境狀態。

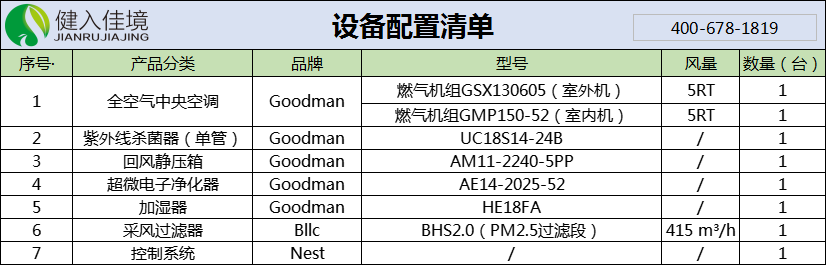

本套方案采用：一臺5 冷噸Goodman燃氣機組外機，一臺5 冷噸Goodman燃氣機組內機;紫外線殺菌器;回風靜壓箱（包含超微凈化器）;超微電子凈化器;加濕器;采風過濾器及智能控制系統。

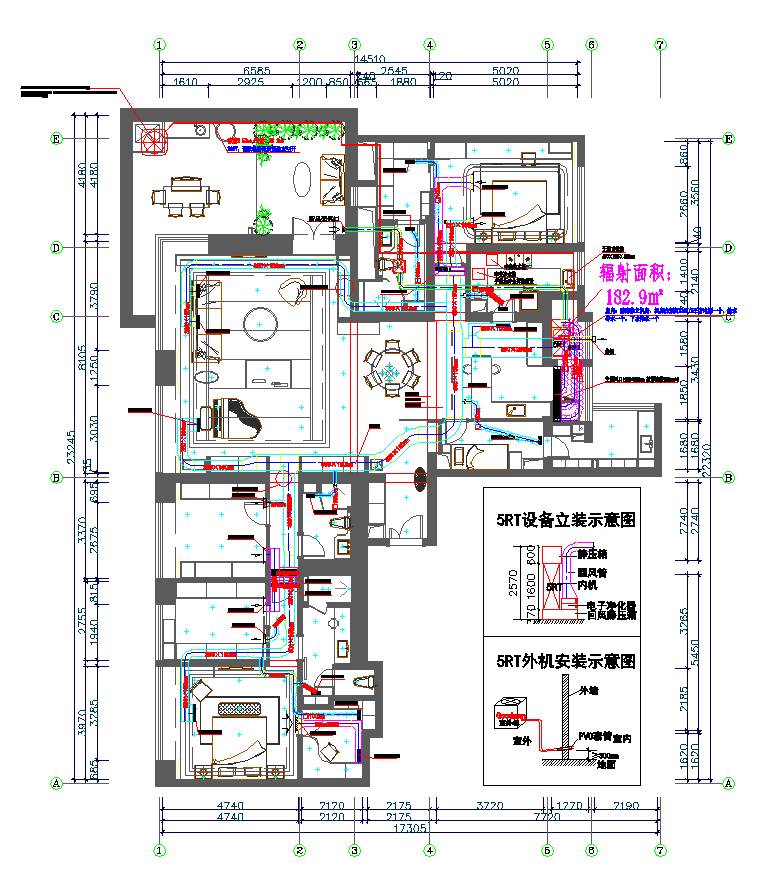

設計圖紙：
