公寓設計方案
時間：2019/5/15
一：項目位置：北京市海淀區

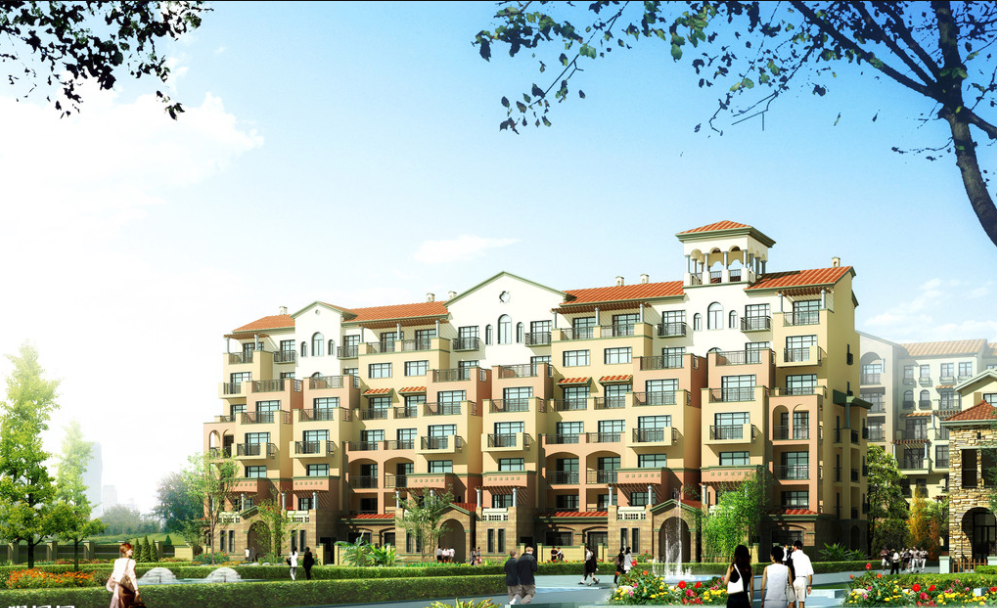

二：小區名稱：翰瀾庭
三、戶型：公寓 套內面積：120㎡
四、工程項目：新風系統、空調系統、水處理系統等
五、設計說明
1.設計依據：
業主提供的建筑平面圖
《室內空氣質量標準》
《室內通風設計國家規范》
美國ASHRAE62-1989/1999
2.設計范圍：
微正壓空氣置換系統、空調系統、水處理系統
3.設計原理：
根據客戶需求、項目戶型、設計標準以及產品運行原理來進行設計。
六、設計概述
本方案戶型為公寓戶型，地點在北京市海淀區。根據戶主要求，設計師結合北京市環境、氣候特點，對公寓空氣置換系統的設備選擇、管路鋪設等進行設計；根據室內房間面積大小的不同進行空調系統的設備配置；確保全屋保持常年恒溫、恒濕、恒氧、恒靜的室內環境。同時在廚房安裝原裝進口水處理設備，解決水質問題。
本方案中，室內需送新風的面積為85㎡，選用布朗BHS1.5設備，設備送風量為326m3/h，室內凈化次數為1.42次/h。
布朗BHS系列擁有三重過濾，對PM2.5的過濾效果達到95%以上。更有高達H13級的HEPA高效過濾網。BHS系列擁有超長的使用壽命。BHS系列在保證足夠的新風量的同時，還對室內形成二次循環凈化，讓室內空氣更加潔凈。

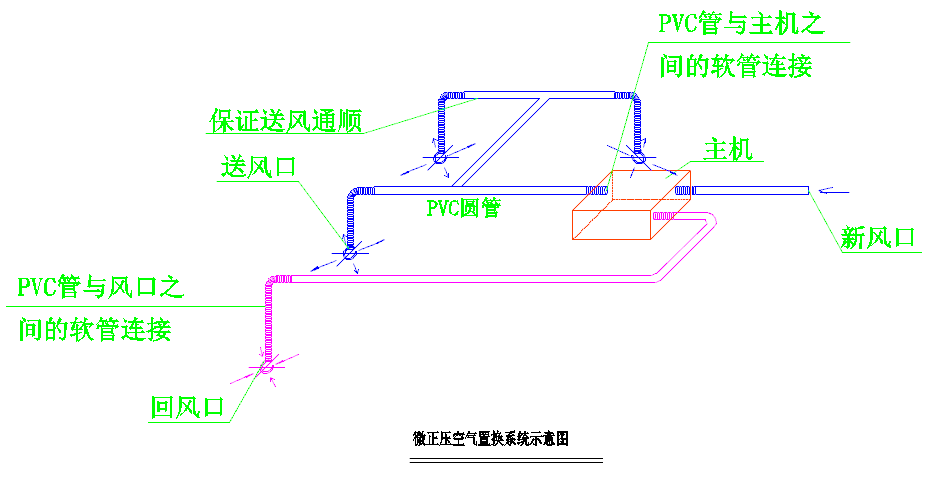

新風的送風方式采用頂送風，多點送風集中回風，讓每個房間形成微正壓，防止室外空氣從門窗縫隙進入室內，造成二次污染。
空調系統配置三菱重工空調。室內機選用FDUT-F系列薄型風管機，根據房間面積配置不同的型號，該系列風管機是業界先進的薄型機身設計，可充分與內裝結合，具有顯著的制冷制熱效果；室外機選用三菱重工FDC112KXEN6家用中央空調主機一臺， 該系列主機采用直流變頻壓縮機，高效運行，節能省電；機身采用緊湊型設計，小型輕量；同時噪音小。
本方案中，水處理系統配置美國RainSoft潤索品牌的手動反沖免拆洗前置和直飲機。潤索凈水裝置全部采用美國進口組裝，免拆洗前置采用第三代專利金缸長效控壓技術，自動調壓穩壓在4公斤以內的安全值，保障后端用水安全；免拆洗技術，減少維護和更換不銹鋼濾網的費用。
潤索直飲機采用美國進口陶氏RO膜，輕松濾除細菌、病毒及微生物，400加侖大流量，無需壓力罐，沒有儲存，現制現飲；斯里蘭卡椰殼活性炭為原料的活性炭濾芯,食品級材料、口感極佳。
系統配置：

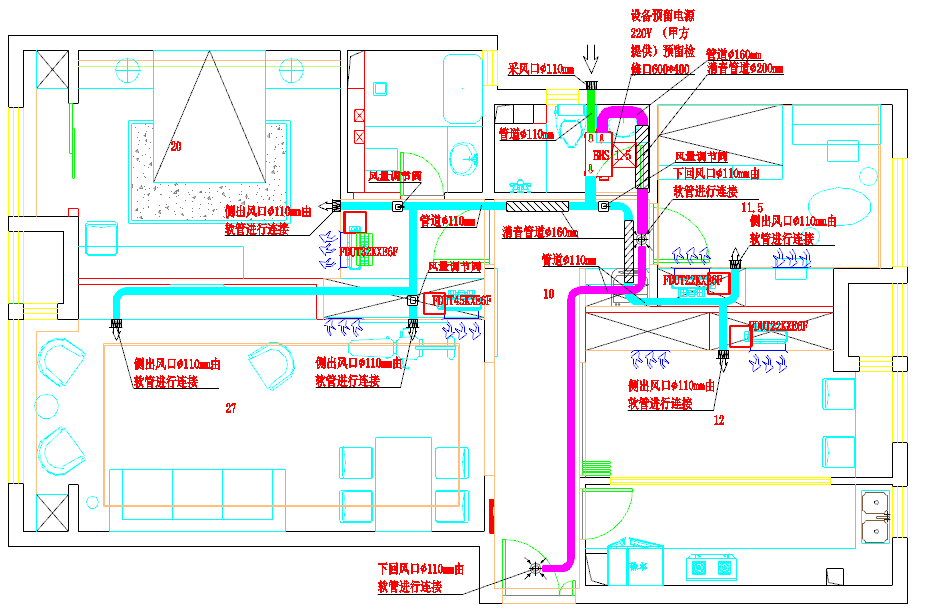

設計圖紙：
