一：項目位置：北京市通州區

二：小區名稱：千章墅
三、戶型：聯排 套內面積：450㎡
四、工程項目：新風系統、空調系統、地暖、水處理系統等
五、設計說明
1.設計依據：
業主提供的建筑平面圖
《室內空氣質量標準》
《室內通風設計國家規范》
美國ASHRAE62-1989/1999
2.設計范圍：
微正壓空氣置換系統、平衡壓空氣置換系統、空調系統、水處理系統、地暖等
3.設計原理：
根據客戶需求、項目戶型、設計標準以及產品運行原理來進行設計。
六、設計概述
本方案地點在北京市通州區。根據戶主要求，設計師結合北京市環境、氣候特點，對室內空氣置換系統的設備選擇、管路鋪設等進行設計；根據室內房間面積大小的不同進行空調系統的設備配置；同時在廚房安裝進口水處理設備，解決水質問題。
室內采暖系統采用地面低溫輻射采暖。通過地板輻射層中的熱媒，均勻加熱整個地面，利用地面自身的蓄熱和熱量向上輻射的規律由下至上進行傳導，來達到取暖的目的。在室內形成腳底至頭部逐漸遞減的溫度梯度，從而給人以腳暖頭涼的舒適感。
系統配置：

本方案中，室內需送新風的總面積為437㎡。新風的送風方式均采用頂送風，多點送風集中回風，讓每個房間形成微正壓，防止室外空氣從門窗縫隙進入室內，造成二次污染。
地下一、二層新風布置方案：
地下一層的送風面積為166㎡， 層高2.8米，所需風量608m3。配備一臺布朗BE3.0型設備和兩臺BHS2.0（PM2.5過濾段）設備，設備總風量為608m3/H，室內凈化次數為1.3次/小時。
布朗BE系列設備全新風引入， 及時排除室內多余的濕氣，霉菌，異味等，可保持室內空氣始終新鮮、舒適。
全熱交換器的熱交換率高達83%，采用純物理過濾方式，過濾級別達H13級別，安全可靠 ；設備智能能源管理系統，可檢測室內外溫差，當溫差過大時，設備可自動調節進風量，從而使室內溫度始終保持在舒適范圍內。BE設備配置防霜凍功能，避免冬季極度濕寒天氣設備凍壞等情況。
為了達到更好的凈化效果，還配備一臺BHS 2.0(PM2.5)過濾段，以達到新風+凈化的效果。
設計圖紙：

（地下一層新風設計圖紙）

（地下二層新風設計圖紙）

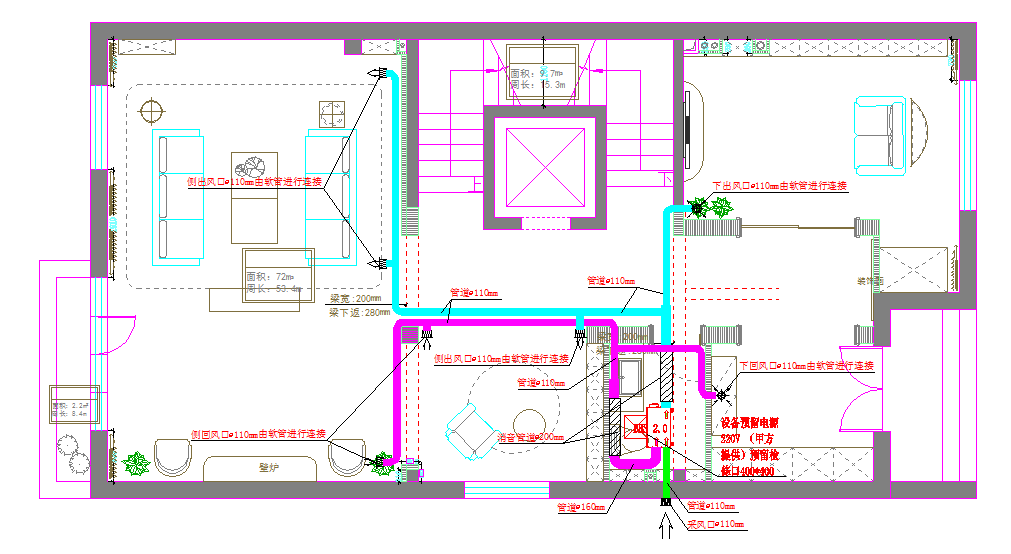

一層新風布置方案：
一層所需送風面積102㎡，層高2.8米，所需風量285.6m3。配備一臺BHS2.0設備，設備總風量為425m3/H，室內凈化次數為1.48次/小時。
BHS系列擁有三重過濾，對PM2.5的過濾效果達到95%以上。更有高達H13級的HEPA高效過濾網。BHS系列擁有超長的使用壽命。
BHS系列在保證足夠的新風量的同時，還對室內形成二次循環凈化，讓室內空氣更加潔凈。
設計圖紙：

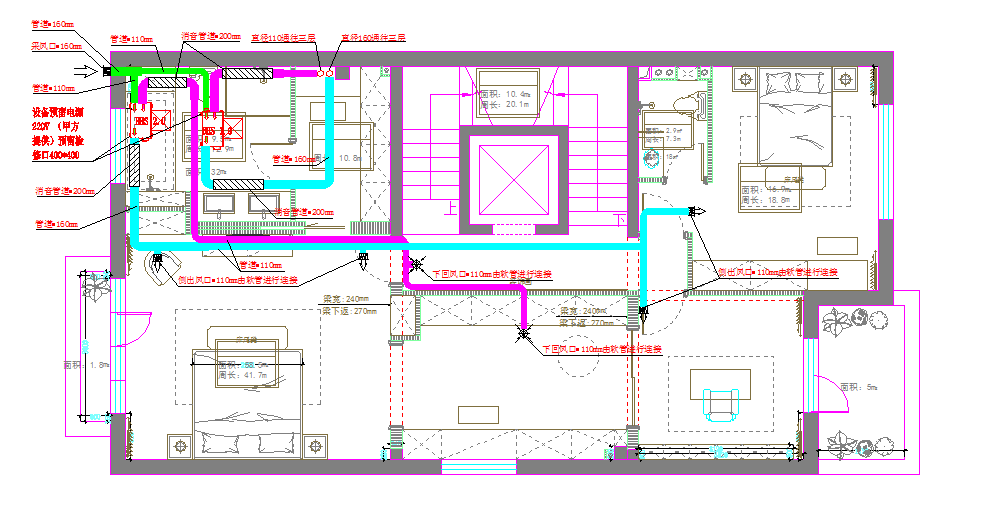

二層新風布置方案：
二層所需送風面積98㎡，層高2.8米，所需風量274.4m3。配備一臺BHS2.0設備，設備總風量為425m3/H，室內凈化次數為1.54次/小時。
設計圖紙：

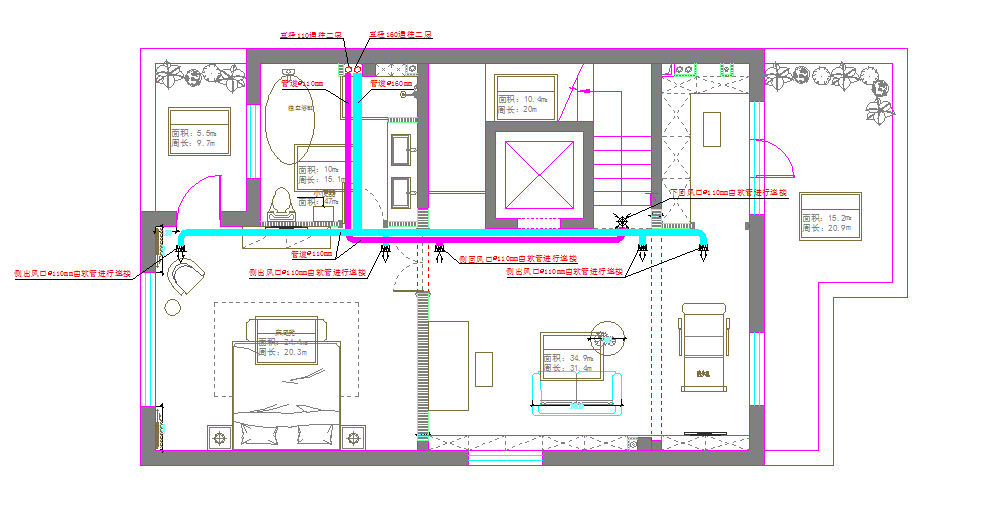

三層新風布置方案：
三層所需送風面積71㎡，層高2.8米，所需風量198.8m3。配置一臺BHS1.0設備，安裝在二層。設備總風量為253m3/H，室內凈化次數為1.27次/小時。
設計圖紙：

空調系統布置方案：
空調在原有空調設備基礎上，修改管路與設備位置，是空調送風方式更為合理，
從“溫度、濕度、潔凈度、氣流”多維度打造舒適空氣環境。
設計圖紙：

（地下二層空調設計圖紙）

（地下一層空調設計圖紙）

（一層空調設計圖紙）

（二層空調設計圖紙）

（三層空調設計圖紙）
水處理系統布置方案：
本方案中，水處理系統配置美國康尼蒂克品牌的前置過濾器、中央凈水機、中央軟水、KS凈水機、水質檢測等。
前置過濾器是二次污染的克星，是一種可靠的雜質過濾裝置，把好凈水第一關；康尼蒂克凈水系統采用獨有的非電力驅動控制閥，為用戶提供永不間斷的潔凈水。可使用各種過濾介質如：除氯的活性炭，起中和作用的方解石，去除微粒雜質和鐵離子的 Macrolite 濾料。根據所使用的濾料的不同，它能使產水量從每分鐘幾公升增加至幾百公升。
康尼蒂克軟水機設計先進，操作設置靈活。這使得系統既可以在“過載”配置下實現流量最大化，也可以在“交替”配置下實現效率最大化。當設置好流量配置和計量表盤后，系統就能全程自動運行，為您提供永不間斷的軟化水。
地暖系統布置方案：
設計說明：
一、設計依據
1.現行設計規范和設計標準
《地源熱泵系統工程技術規范》(GB50366-2005)
《地面輻射供暖技術規程》(JGJ142-2004 J365-2004)
北京市地標《地面輻射供暖技術規范》(DB11/806-2011)
《采暖通風與空氣調節設計規范》(GB50019-2003)
《嚴寒和寒冷地區居住建筑節能設計標準》(JGJ-2010)
《居住建筑節能設計標準》(DBJ 11-602-2006)
《建筑節能工程施工質量驗收規程》(GB 50411-2007)
《通風與空調工程施工質量驗收規范》 (GB50243-2002)
《全國民用工程設計建筑技術措施－暖通動力》(建設部)
二、設計范圍
1.本設計方案包括：地暖系統；
2.本建筑空調系統及通風系統由業主自行采購。
三、設計參數及設計標準
1.室外設計參數：
夏季空調計算干球溫度33.2°C  夏季空調計算濕球溫度 26.4°C
夏季通風計算溫度 30°C  夏季室外平均風速 1.9m/s
冬季空調計算干球溫度 -12°C  冬季空調計算相對濕度 45%
冬季通風計算溫度 -5°C 冬季采暖計算溫度C
冬季室外平均風速 2.8m/s 冬季最多風向NNW 和 N
2.室內設計參數：
干球溫度及相對濕度
區域/房間 冬季(±2℃/5%) 夏季(±2℃/5%)
展廳 20/40 26/60
大堂 20/40 26/60
公共建筑 20/40 26/60
四、熱源及采暖系統
本設計中，制熱面積432m²。熱源為燃氣壁掛爐供暖，二次換熱后供水溫度為55℃，回水溫度為45℃。各層房間冬季多采用采用低溫熱水地板輻射采暖系統，本方案設計為整層、分室控制。
設備部分選用德國歐文托普分集水器，西門子的溫控器和執行器等；管材部分選用進口的德國源寶品牌，德國源寶采用乙烯醇共聚樹脂涂層，隔氧性高；內表面光滑，阻力小，耐高溫耐低溫，熱穩定性好，流動噪音小。
五：設計圖紙


（地下二層地暖設計圖紙）

（地下一層地暖設計圖紙）

（一層地暖設計圖紙）

（二層地暖設計圖紙）

（三層地暖設計圖紙）
