一：項目位置：北京市通州區

二：小區名稱：格拉斯小鎮
三、戶型：獨棟 套內面積：850㎡
四、工程項目：新風系統、空調系統、地暖、水處理系統等
五、設計說明
1.設計依據：
業主提供的建筑平面圖
《室內空氣質量標準》
《室內通風設計國家規范》
美國ASHRAE62-1989/1999
2.設計范圍：
微正壓空氣置換系統、平衡壓空氣置換系統、空調系統、水處理系統、地暖等
3.設計原理：
根據客戶需求、項目戶型、設計標準以及產品運行原理來進行設計。
六、設計概述
本方案戶型為獨棟戶型，地點在北京市通州區。根據戶主要求，設計師結合北京市環境、氣候特點，對室內空氣置換系統的設備選擇、管路鋪設等進行設計；根據室內房間面積大小的不同進行空調系統的設備配置；同時在廚房安裝進口水處理設備，解決水質問題。
室內采暖系統采用地面低溫輻射采暖。通過地板輻射層中的熱媒，均勻加熱整個地面，利用地面自身的蓄熱和熱量向上輻射的規律由下至上進行傳導，來達到取暖的目的。在室內形成腳底至頭部逐漸遞減的溫度梯度，從而給人以腳暖頭涼的舒適感。

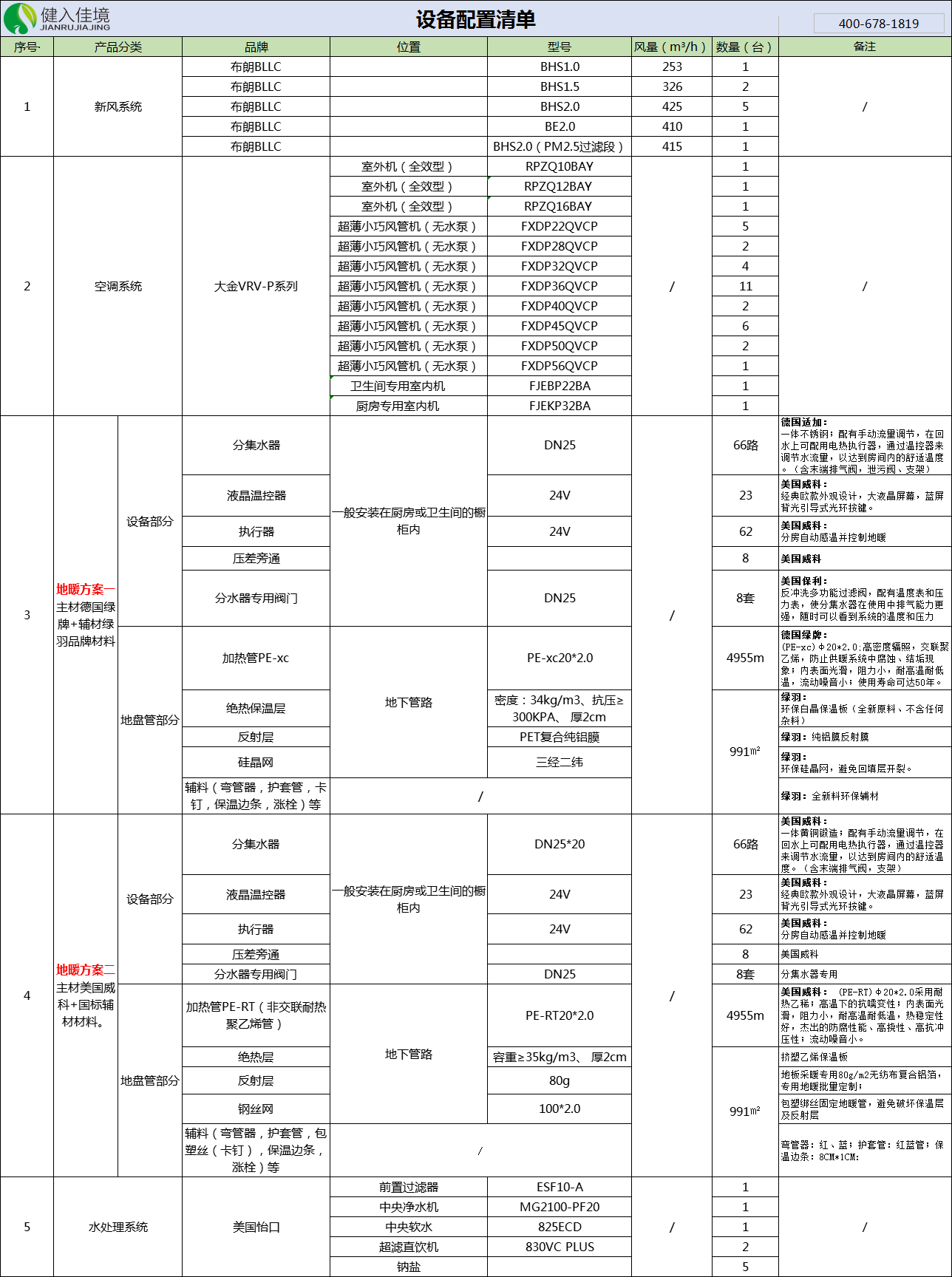

系統配置：
本方案中，室內需送新風的總面積為806㎡。新風的送風方式均采用頂送風，多點送風集中回風，讓每個房間形成微正壓，防止室外空氣從門窗縫隙進入室內，造成二次污染。
地下一層新風布置方案：
地下一層的送風面積為232㎡，層高3.5米，所需風量812m³。配備一臺BHS1.0設備+一臺BHS2.0設備+BE2.0型設備和BHS2.0（PM2.5過濾段）設備，設備總風量為1088m3/H，室內凈化次數為1.3次/小時。
布朗BHS系列擁有三重過濾，對PM2.5的過濾效果達到95%以上。更有高達H13級的HEPA高效過濾網。BHS系列擁有超長的使用壽命。BHS系列在保證足夠的新風量的同時，還對室內形成二次循環凈化，讓室內空氣更加潔凈。
布朗BE系列設備全新風引入， 及時排除室內多余的濕氣，霉菌，異味等，可保持室內空氣始終新鮮、舒適。
全熱交換器的熱交換率高達83%，采用純物理過濾方式，過濾級別達H13級別，安全可靠 ；設備智能能源管理系統，可檢測室內外溫差，當溫差過大時，設備可自動調節進風量，從而使室內溫度始終保持在舒適范圍內。BE設備配置防霜凍功能，避免冬季極度濕寒天氣設備凍壞等情況。
為了達到更好的凈化效果，還配備一臺BHS 2.0(PM2.5)過濾段，以達到新風+凈化的效果。
設計圖紙：

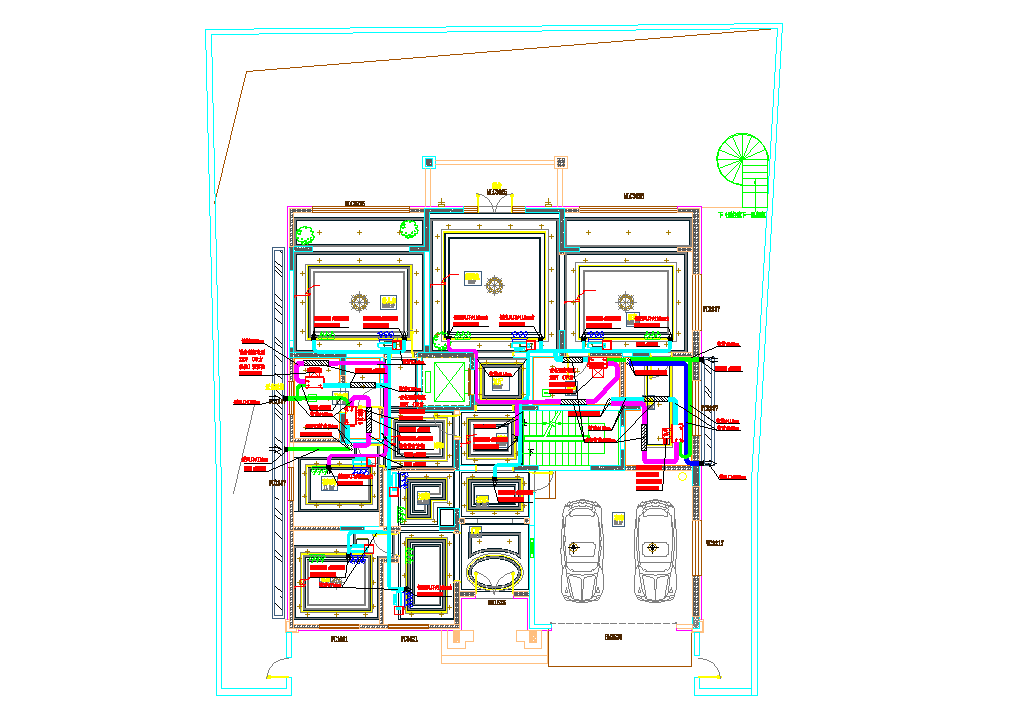

（地下一層新風設計圖紙）
一層新風布置方案：
一層所需送風面積170㎡，層高3.3米，所需風量561m3。配備一臺BHS1.5設備+一臺BHS2.0設備，設備總風量為751m3/H，室內凈化次數為1.3次/小時。

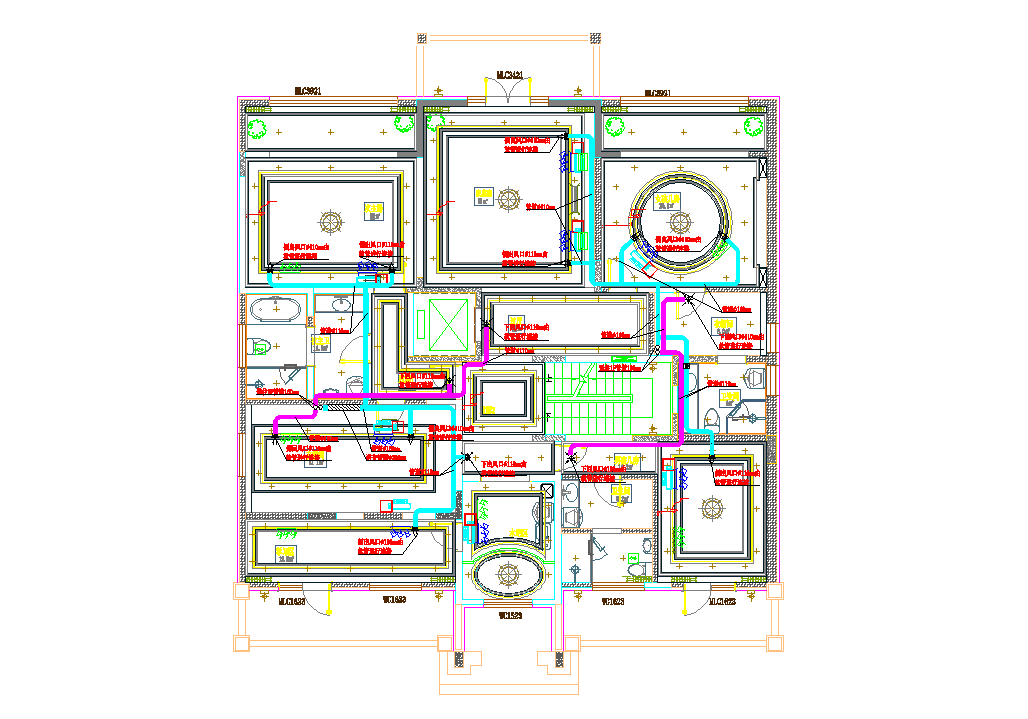

設計圖紙：

二層新風布置方案：
二層所需送風面積194㎡，層高3.6米，所需風量698m3配備二臺BHS2.0設備，設備總風量為850m3/H，室內凈化次數為1.2次/小時。
設計圖紙：

閣樓新風布置方案：
閣樓所需送風面積210㎡，層高2.8米，所需風量560m³一臺BHS1.5設備+一臺BHS2.0設備，設備總風量為751m³/H，室內凈化次數為1.3次/小時。

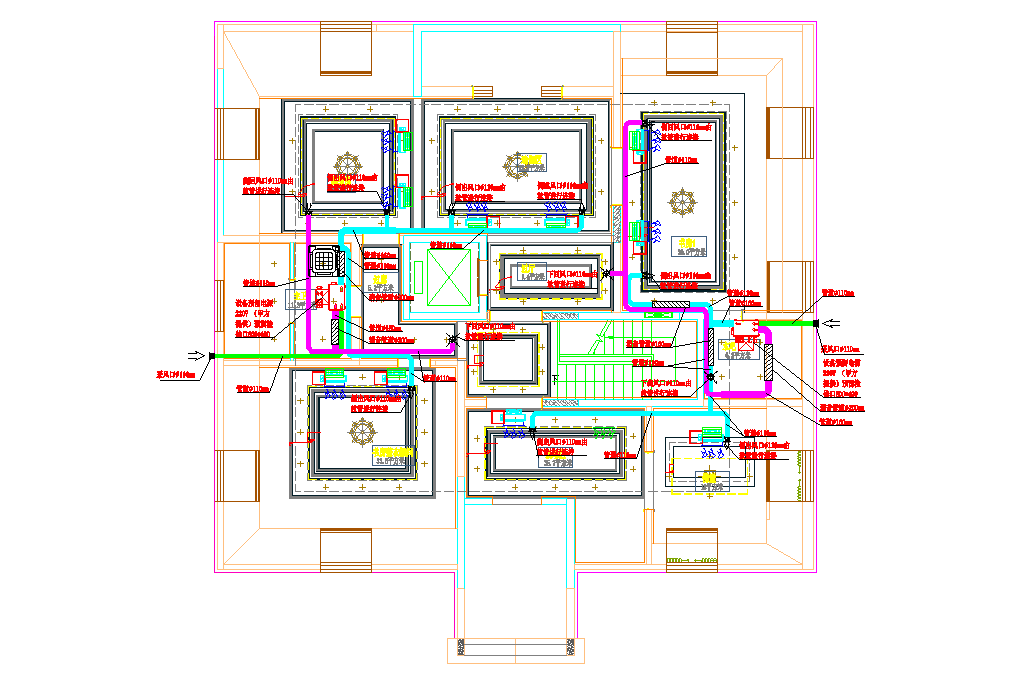

設計圖紙：



空調系統布置方案：
空調系統配置大金空調VRV-P系列，共配置10臺室內超薄小巧風管機和13臺室外機。大金全效家用中央空調VRV-P系列的系統通過突破性技術革新，在原有系統上搭載了魔力第三根管，超越冷暖范疇，從“溫度、濕度、潔凈度、氣流”多維度打造舒適空氣環境。其中全新推出廚房專用空調、衣帽間專用空調、衛浴專用空調。
設計圖紙：

（地下一層空調設計圖紙）

（一層空調設計圖紙）

（二層空調設計圖紙）

（閣樓空調設計圖紙）

水處理系統布置方案：
本方案中，水處理系統配置美國怡口品牌的前置過濾器、中央凈水機、中央軟水、超濾直飲機。
前置過濾器是二次污染的克星，是一種可靠的雜質過濾裝置，把好凈水第一關；新一代升級的怡口凈雅除鉛系列中央凈水機，特別添加美國專利MetSorb®濾料，強效去除水中鉛、砷等重金屬，并獲得美國國家衛生基金會(NSF) 標準61的認證。
怡口軟水機運用成熟的家用軟水制備工藝，去除水中的結垢因子，保護管道、龍頭和涉水零件，保護熱水器、節約能耗，節省洗滌劑、使衣物常用如新，使頭發和皮膚更柔軟健康； 怡口超濾直飲機去除水中污染物，達到一開即飲的直飲標準，通過優質可靠的直飲水機，有效攔截和去除自來水致病污染物（包括三氯甲烷等揮發性有機物，重金屬等）。
地暖系統布置方案：
設計說明：
一、設計依據
1.現行設計規范和設計標準
《地源熱泵系統工程技術規范》(GB50366-2005)
《地面輻射供暖技術規程》(JGJ142-2004 J365-2004)
北京市地標《地面輻射供暖技術規范》(DB11/806-2011)
《采暖通風與空氣調節設計規范》(GB50019-2003)
《嚴寒和寒冷地區居住建筑節能設計標準》(JGJ-2010)
《居住建筑節能設計標準》(DBJ 11-602-2006)
《建筑節能工程施工質量驗收規程》(GB 50411-2007)
《通風與空調工程施工質量驗收規范》 (GB50243-2002)
《全國民用工程設計建筑技術措施－暖通動力》(建設部)
二、設計范圍
1.本設計方案包括：地暖系統；
2.本建筑空調系統及通風系統由業主自行采購。
三、設計參數及設計標準
1.室外設計參數：
夏季空調計算干球溫度33.2°C  夏季空調計算濕球溫度 26.4°C
夏季通風計算溫度 30°C  夏季室外平均風速 1.9m/s
冬季空調計算干球溫度 -12°C  冬季空調計算相對濕度 45%
冬季通風計算溫度 -5°C 冬季采暖計算溫度C
冬季室外平均風速 2.8m/s 冬季最多風向NNW 和 N
2.室內設計參數：
干球溫度及相對濕度
區域/房間 冬季(±2℃/5%) 夏季(±2℃/5%)
展廳 20/40 26/60
大堂 20/40 26/60
公共建筑 20/40 26/60
四、熱源及采暖系統
本設計中，制熱面積991m²,因為地暖屬于低溫輻射，每平米需要的熱量較少，大致需要總熱量119kw。
在地暖系統布置中，設計師給出兩種設計方案。
方案一：地暖主材采用德國綠牌+輔材綠羽品牌材料。
德國綠牌：(PE-xc)φ20*2.0;高密度輻照，交聯聚乙烯，防止供暖系統中腐蝕、結垢現象；內表面光滑，阻力小，耐高溫耐低溫，流動噪音小；使用壽命可達50年。
絕熱保溫層、反射層、硅晶網以及其他輔料，均選用綠羽品牌環保型材料。
分集水器選用德國適加品牌。德國適加為一體不銹鋼；配有手動流量調節，在回水上可配用電熱執行器，通過溫控器來調節水流量，以達到房間內的舒適溫度（含末端排氣閥，泄污閥、支架）。
方案二：地暖主材采用美國威科+國標輔材材料。
美國威科： (PE-RT)φ20*2.0采用耐熱乙稀；高溫下的抗嚅變性；內表面光滑，阻力小，耐高溫耐低溫，熱穩定性好，杰出的防腐性能、高撓性、高抗沖壓性；流動噪音小。
分集水器選用美國威科品牌。一體黃銅鍛造；配有手動流量調節，在回水上可配用電熱執行器，通過溫控器來調節水流量，以達到房間內的舒適溫度（含末端排氣閥，支架）。
液晶溫控器、執行器、壓差旁通等也選用美國威科品牌。
