一：項目位置：北京市大興區

二：小區名稱：紅木林
三、戶型：復式 套內面積：280㎡
四、工程項目：新風系統、空調系統、地暖、水處理系統等
五、設計說明
1.設計依據：
業主提供的建筑平面圖
《室內空氣質量標準》
《室內通風設計國家規范》
美國ASHRAE62-1989/1999
2.設計范圍：
微正壓空氣置換系統、空調系統、水處理系統、地暖等
3.設計原理：
根據客戶需求、項目戶型、設計標準以及產品運行原理來進行設計。
六、設計概述
本方案地點在北京市大興區。根據戶主要求，設計師結合北京市環境、氣候特點，對室內空氣置換系統的設備選擇、管路鋪設等進行設計；根據室內房間面積大小的不同進行空調系統的設備配置；同時在廚房安裝進口水處理設備，解決水質問題。
室內采暖系統采用地面低溫輻射采暖。通過地板輻射層中的熱媒，均勻加熱整個地面，利用地面自身的蓄熱和熱量向上輻射的規律由下至上進行傳導，來達到取暖的目的。在室內形成腳底至頭部逐漸遞減的溫度梯度，從而給人以腳暖頭涼的舒適感。

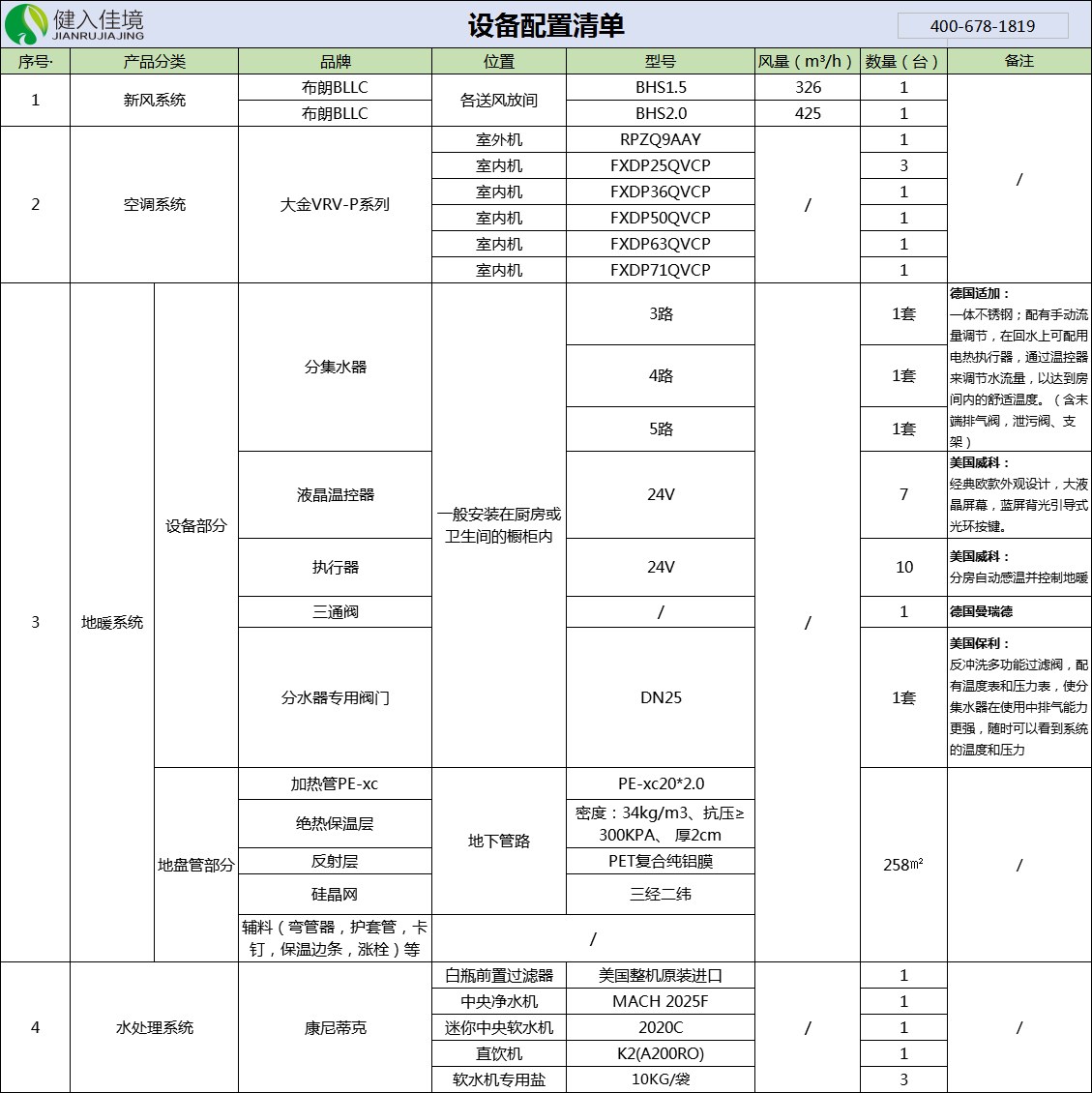

系統配置：
本方案中，室內需送新風的總面積為248.4㎡。新風的送風方式均采用頂送風，多點送風集中回風，讓每個房間形成微正壓，防止室外空氣從門窗縫隙進入室內，造成二次污染。
一層新風布置方案：
一層新風的送風面積為96㎡， 層高2.8米，所需風量268.8m3。配備一臺布朗BHS1.5設備，設備總風量為326m3/H，室內凈化次數為1.21次/小時。
BHS系列擁有三重過濾，對PM2.5的過濾效果達到95%以上。更有高達H13級的HEPA高效過濾網。BHS系列擁有超長的使用壽命。
BHS系列在保證足夠的新風量的同時，還對室內形成二次循環凈化，讓室內空氣更加潔凈。
設計圖紙：

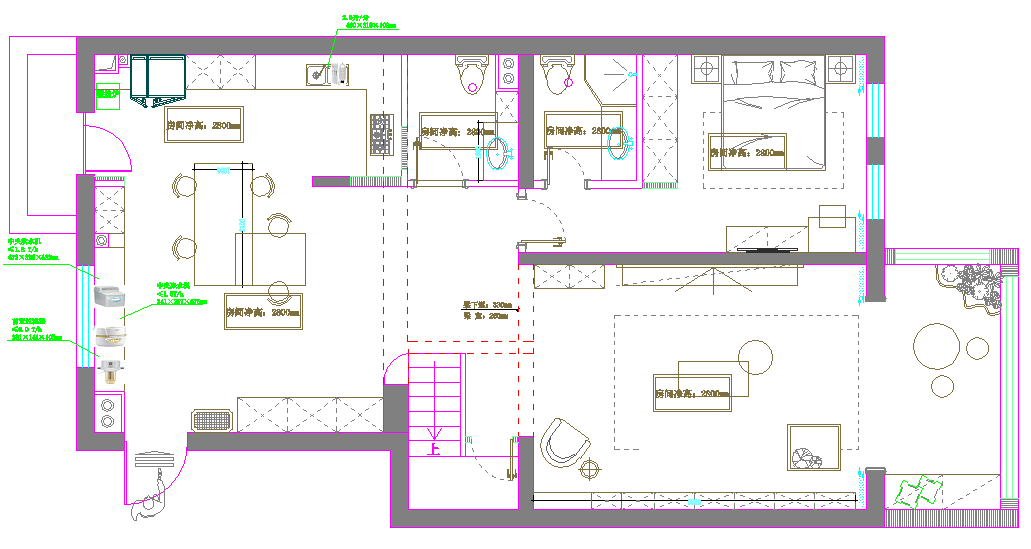

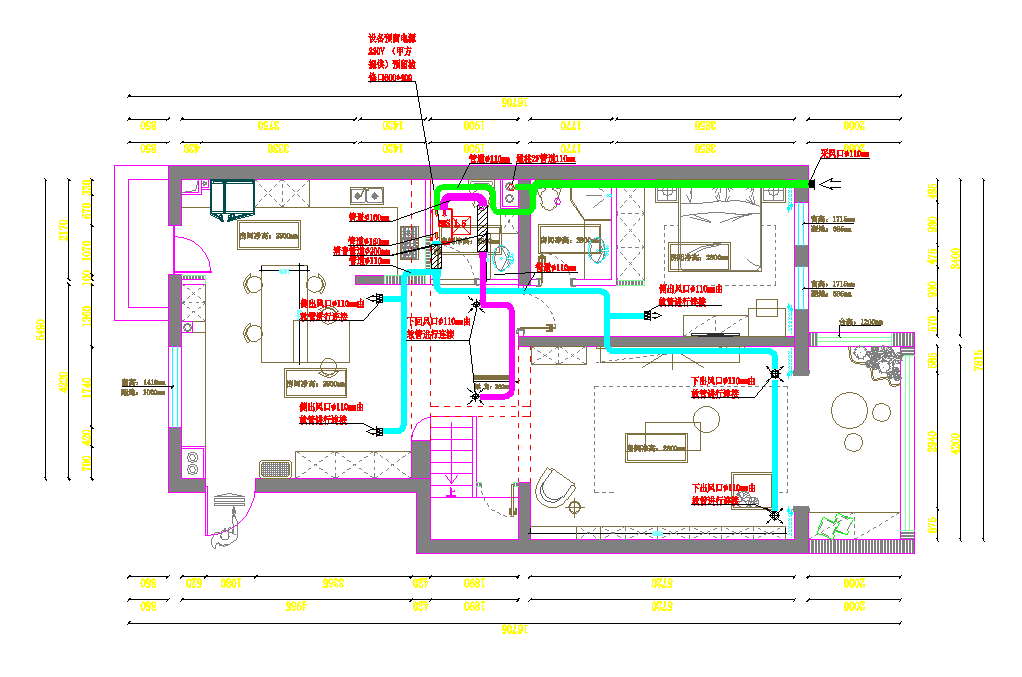

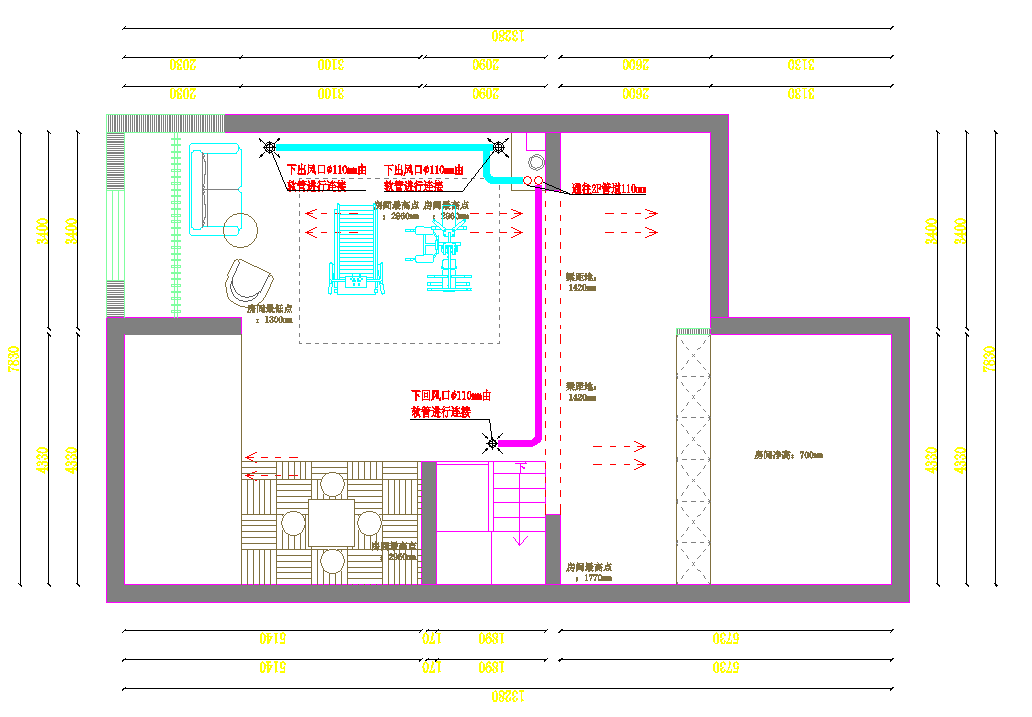

（一層新風設計圖紙）

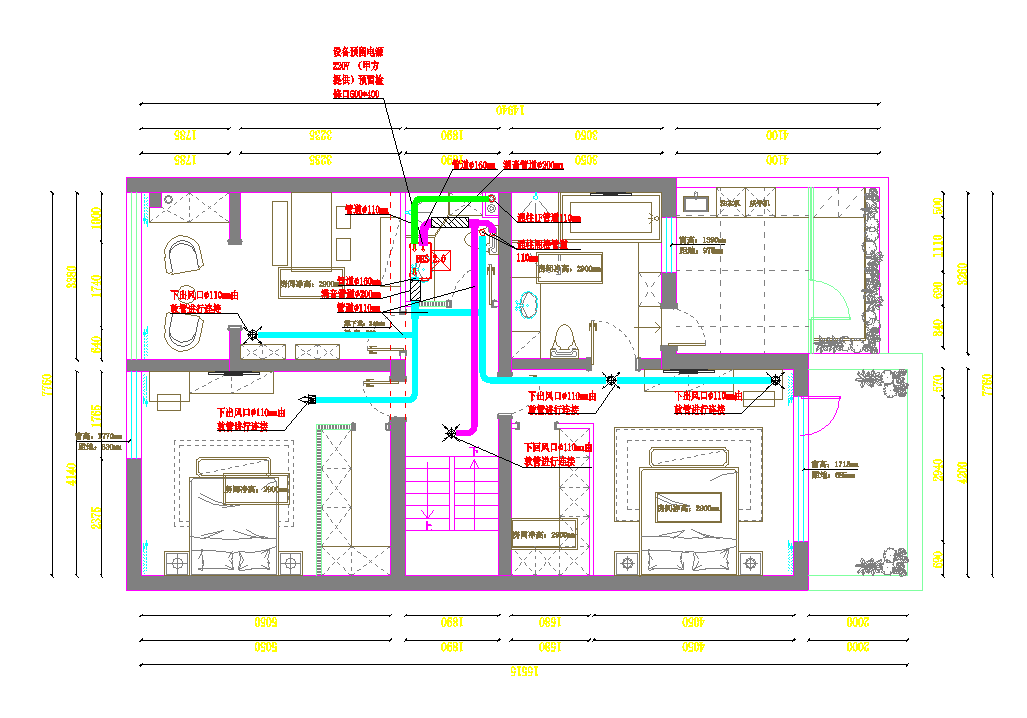

二層、閣樓新風布置方案：
二層所需送風面積76.4㎡，層高2.9米，所需風量221.56m3。
閣樓新風送風面積為76㎡，層高2.1米，所需風量159.6m3。
配備一臺BHS2.0設備，設備總風量為425m3/H，室內凈化次數為1.11次/小時。
設計圖紙：
（二層新風設計圖紙）
（閣樓新風設計圖紙）
空調系統布置方案：
空調系統配置大金空調VRV-P系列，共配置7臺室內超薄小巧風管機和1臺室外機。大金全效家用中央空調VRV-P系列的系統通過突破性技術革新，在原有系統上搭載了魔力第三根管，超越冷暖范疇，從“溫度、濕度、潔凈度、氣流”多維度打造舒適空氣環境。
設計圖紙：

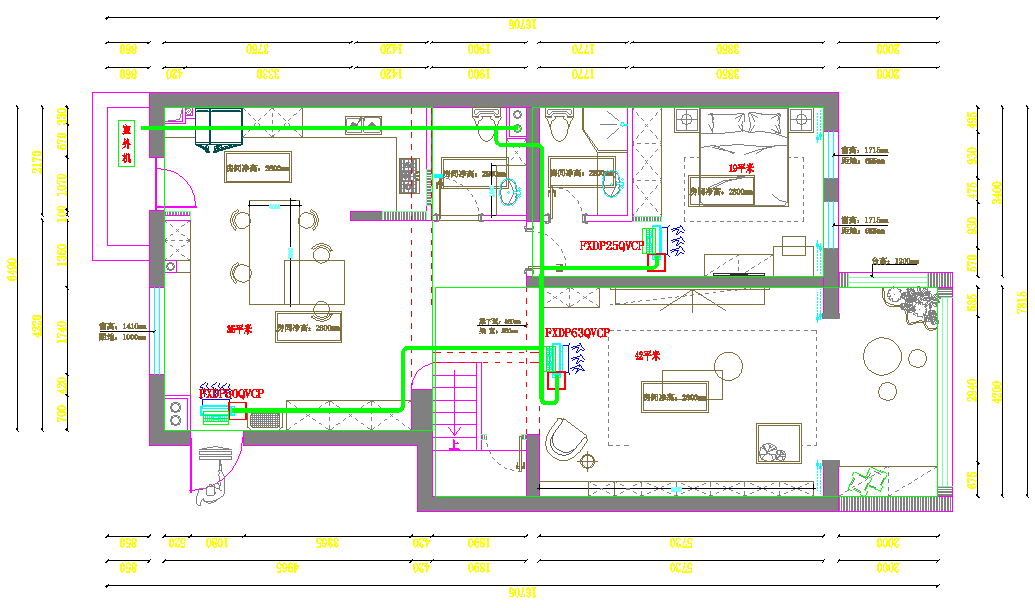

（一層空調設計圖紙）

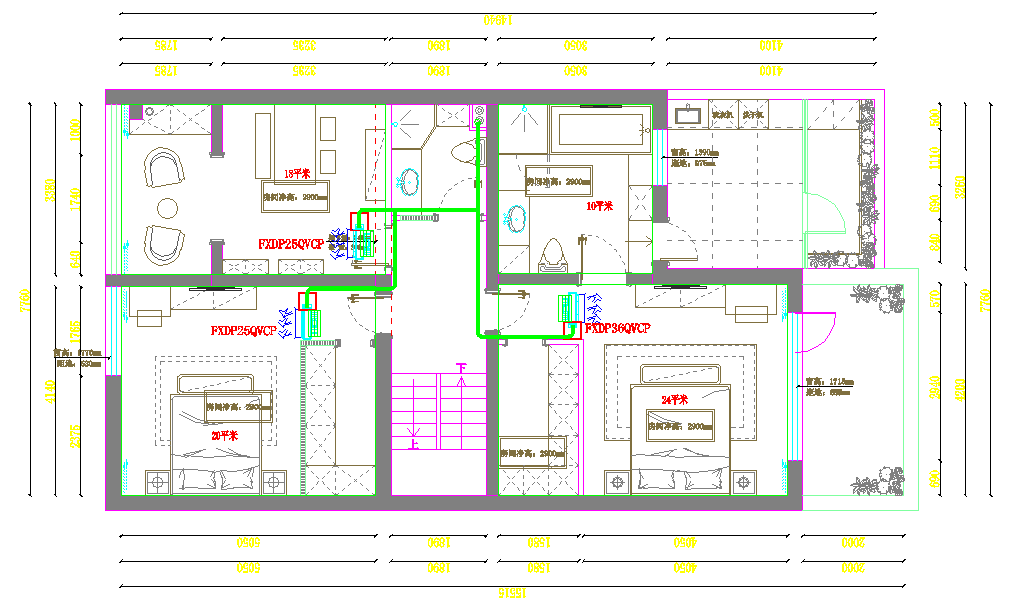

（二層空調設計圖紙）

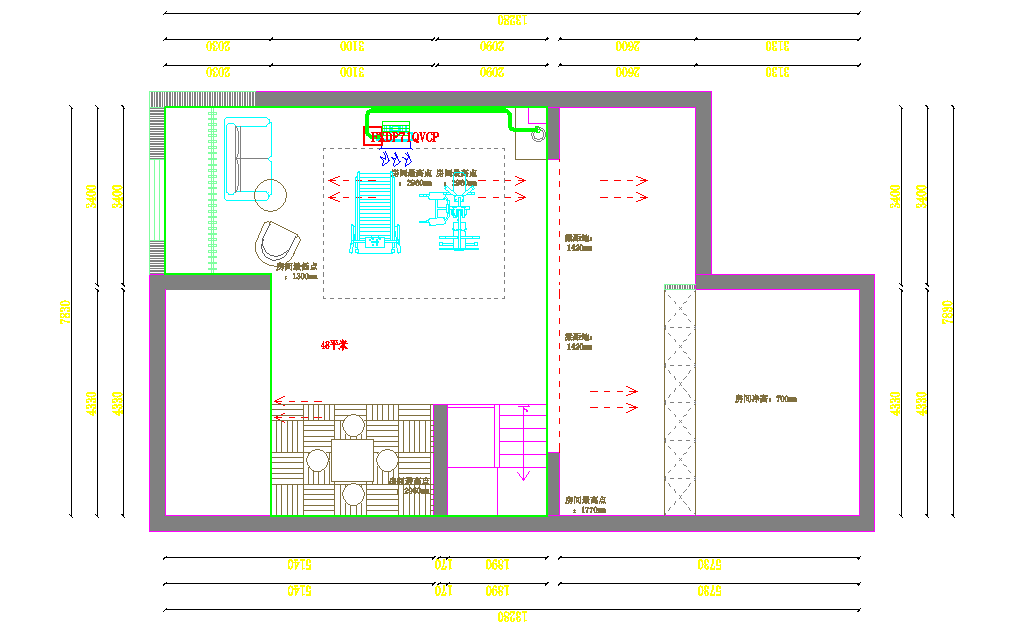

（閣樓空調設計圖紙）
水處理系統布置方案：
本方案中，水處理系統配置美國康尼蒂克品牌的白瓶前置過濾器、中央凈水機、迷你中央軟水機、直飲機、軟水機專用鹽等。
前置過濾器是二次污染的克星，是一種可靠的雜質過濾裝置，把好凈水第一關；康尼蒂克凈水系統采用獨有的非電力驅動控制閥，為用戶提供永不間斷的潔凈水。可使用各種過濾介質如：除氯的活性炭，起中和作用的方解石，去除微粒雜質和鐵離子的 Macrolite 濾料。根據所使用的濾料的不同，它能使產水量從每分鐘幾公升增加至幾百公升。
（水處理位置設計圖紙）
地暖系統布置方案：
設計說明：
一、設計依據
1.現行設計規范和設計標準
《地源熱泵系統工程技術規范》(GB50366-2005)
《地面輻射供暖技術規程》(JGJ142-2004 J365-2004)
北京市地標《地面輻射供暖技術規范》(DB11/806-2011)
《采暖通風與空氣調節設計規范》(GB50019-2003)
《嚴寒和寒冷地區居住建筑節能設計標準》(JGJ-2010)
《居住建筑節能設計標準》(DBJ 11-602-2006)
《建筑節能工程施工質量驗收規程》(GB 50411-2007)
《通風與空調工程施工質量驗收規范》 (GB50243-2002)
《全國民用工程設計建筑技術措施－暖通動力》(建設部)
二、設計范圍
1.本設計方案包括：地暖系統；
2.本建筑空調系統及通風系統由業主自行采購。
三、設計參數及設計標準
1.室外設計參數：
夏季空調計算干球溫度33.2°C  夏季空調計算濕球溫度 26.4°C
夏季通風計算溫度 30°C  夏季室外平均風速 1.9m/s
冬季空調計算干球溫度 -12°C  冬季空調計算相對濕度 45%
冬季通風計算溫度 -5°C 冬季采暖計算溫度C
冬季室外平均風速 2.8m/s 冬季最多風向NNW 和 N
2.室內設計參數：
干球溫度及相對濕度
區域/房間 冬季(±2℃/5%) 夏季(±2℃/5%)
展廳 20/40 26/60
大堂 20/40 26/60
公共建筑 20/40 26/60
四、熱源及采暖系統
本設計中，制熱面積240m2。熱源為燃氣壁掛爐供暖，二次換熱后供水溫度為55℃，回水溫度為45℃。各層房間冬季多采用采用低溫熱水地板輻射采暖系統，本方案設計為整層、分室控制。
設備部分選用德國適加分集水器，美國威科的溫控器和執行器等；管材部分選用德國YPB品牌的加熱管，絕熱保溫層、反射層、硅晶網及其他輔材都選用綠羽的環保材料。PPR主管都選用美國保利品牌。
五：設計圖紙

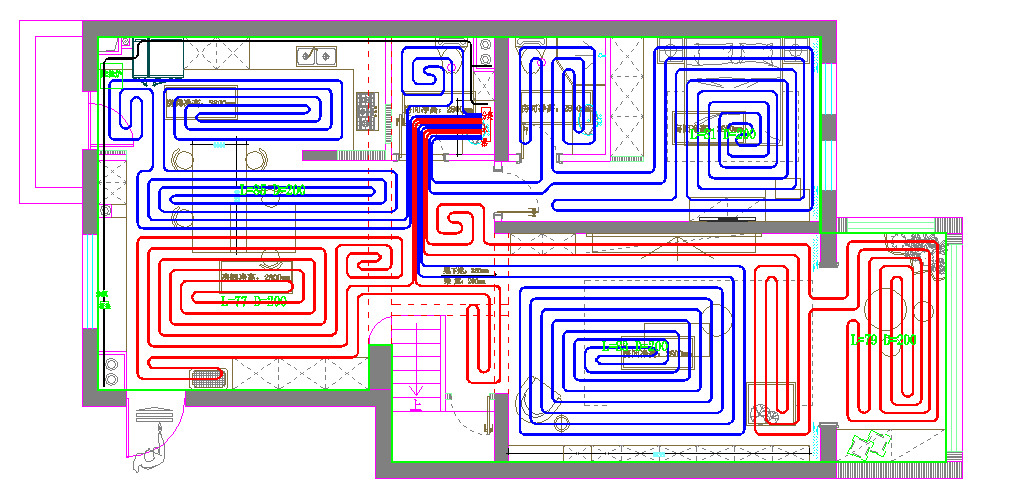

（一層地暖設計圖紙）

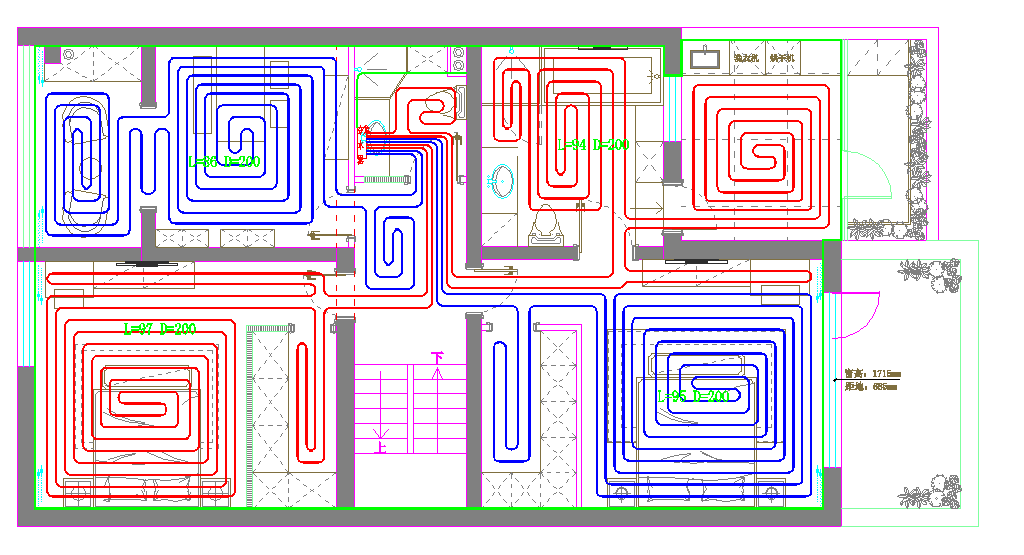

（二層地暖設計圖紙）

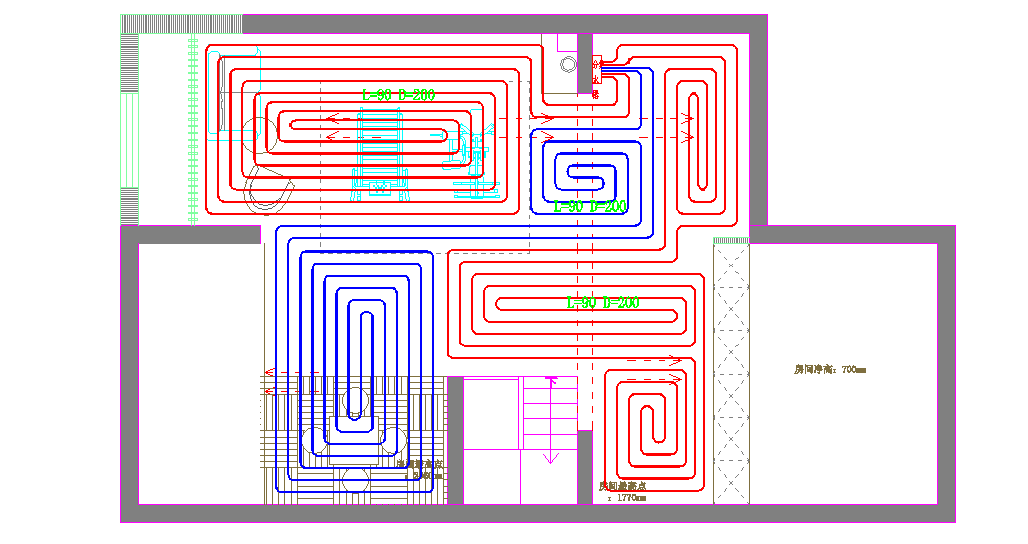

（閣樓地暖設計圖紙）

了解方案更多詳情，歡迎您致電客服熱線：400-678-1819；或添加QQ：3063026399，期待您的咨詢。
