觀承別墅全空氣中央空調設計方案

一：項目位置：北京市順義區
二：小區名稱：觀承別墅
三、戶型：聯排套內面積：650㎡
四、工程項目： GOODMAN全空氣中央空調系統
五、設計說明
1.設計依據：
業主提供的建筑平面圖
《室內空氣質量標準》
《室內通風設計國家規范》
美國ASHRAE62-1989/1999
2.設計范圍：
全空氣中央空調系統
3.設計原理：
根據客戶需求、項目戶型、設計標準以及產品運行原理來進行設計。
六、設計概述
本方案戶型為聯排別墅，地點在北京市順義區。
根據戶主要求，設計師結合北京市環境、氣候特點，對別墅全空氣中央空調系統的設備選擇、管路鋪設等進行設計，確保全屋保持常年恒溫、恒濕、恒氧、恒靜、恒潔的室內環境。
本方案中，室內需送新風的輻射面積共478.1㎡，選用Goodman全空氣中央空調熱泵機組設備兩組，兩組設備均為5冷噸的設備。
Goodman全空氣中央空調熱泵機組可安裝在地面或屋頂，按美國制冷協會工業標準AHRI Standard 210/240-2008制造，通過第三方美國電子測試實驗室ETL的性能測試。
Goodman全空氣中央空調熱泵機組（室外機）產品特性：
R-410A高效環保制冷劑
Copeland高效渦旋壓縮機
SmartShift技術，靜音運轉，可靠除霜
雙層銅管、鋁波紋翅片盤管
全封閉、永久潤滑的冷凝器電機
雙流向液管干燥器
吸氣管側配有儲液罐
壓縮機曲軸箱加熱器
高功率消音器
高低壓開關
銅管焊接簡易檢修端口

Goodman全空氣中央空調熱泵機組（室內機）產品特性：

R-410A高效環保制冷劑

直驅多速風扇電機
SmartFrame™內骨架，增加底盤橫穩性，提供元件安裝定位
SmartFrame™技術避免高濕度時冷凝水的滲透
結構緊湊、可變4向安裝設計、布置靈活
提供垂直和水平安裝冷凝接水盤及排水接口
AHRI認證內螺紋鋁管和裝有百葉窗板的鋁翅片線圈
全隔熱箱體
預留免工具1寸凈化過濾器通道
預留單管紫外線殺菌燈安裝位置

預留輔助電加熱安裝位置

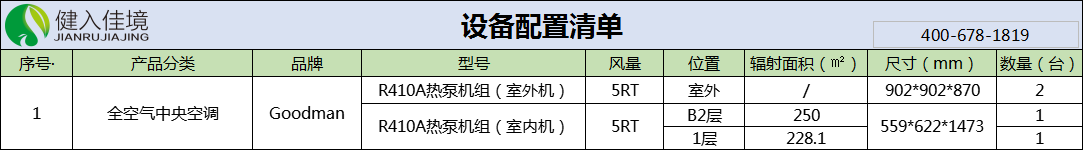

系統配置：

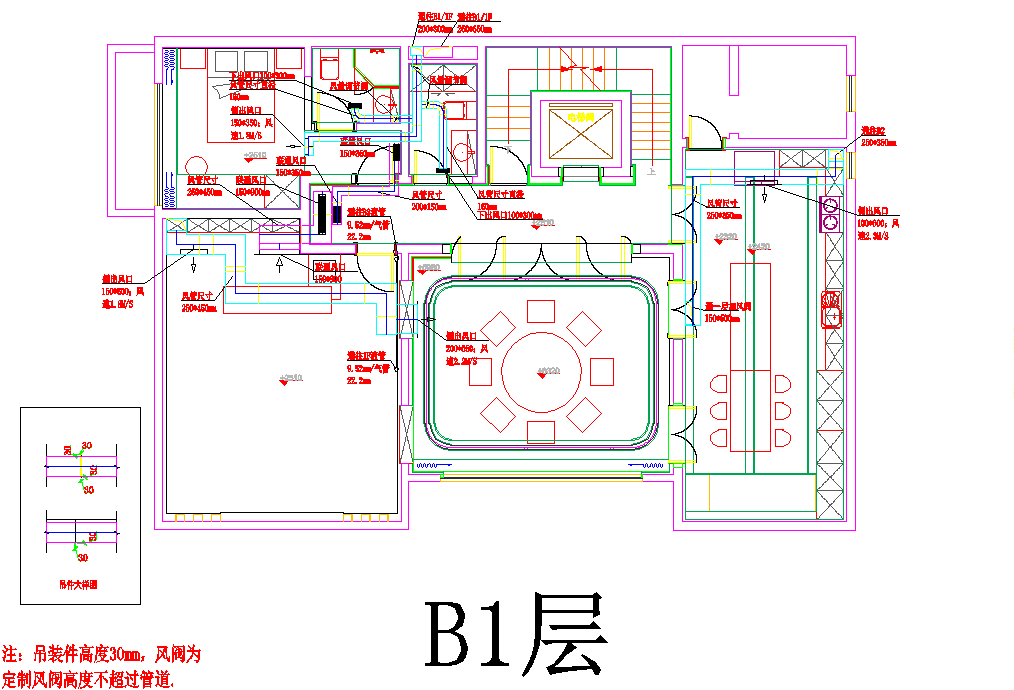

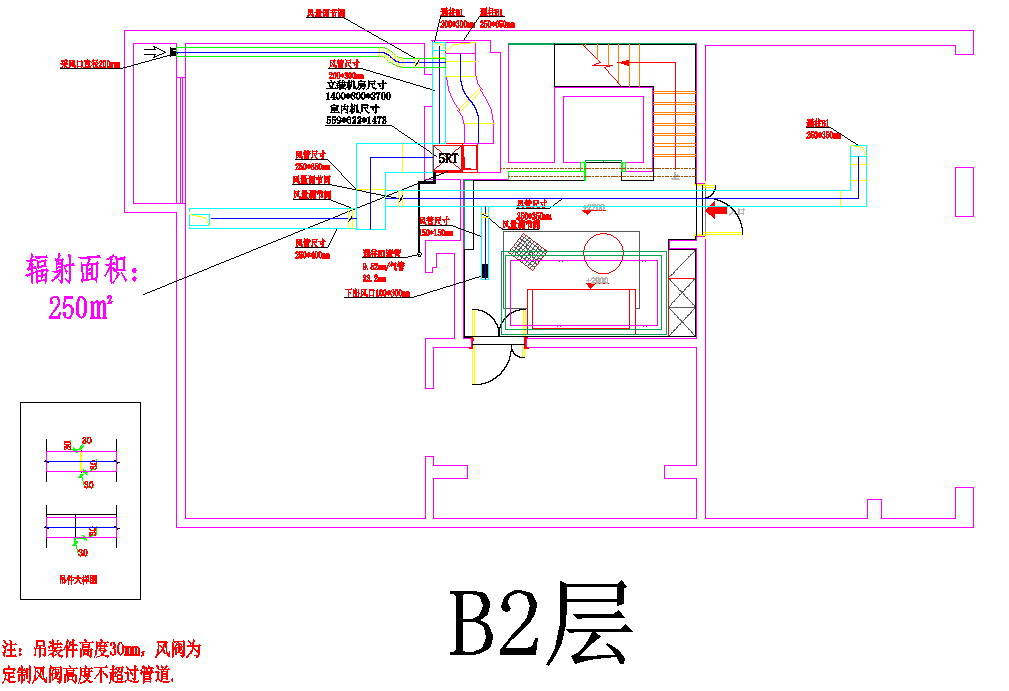

地下二層、一層全空氣中央空調系統布置方案：
地下二層、一層輻射面積共250㎡，配置Goodman全空氣中央空調熱泵機組5冷噸機組，室內機安裝在地下室二層。
設計圖紙：

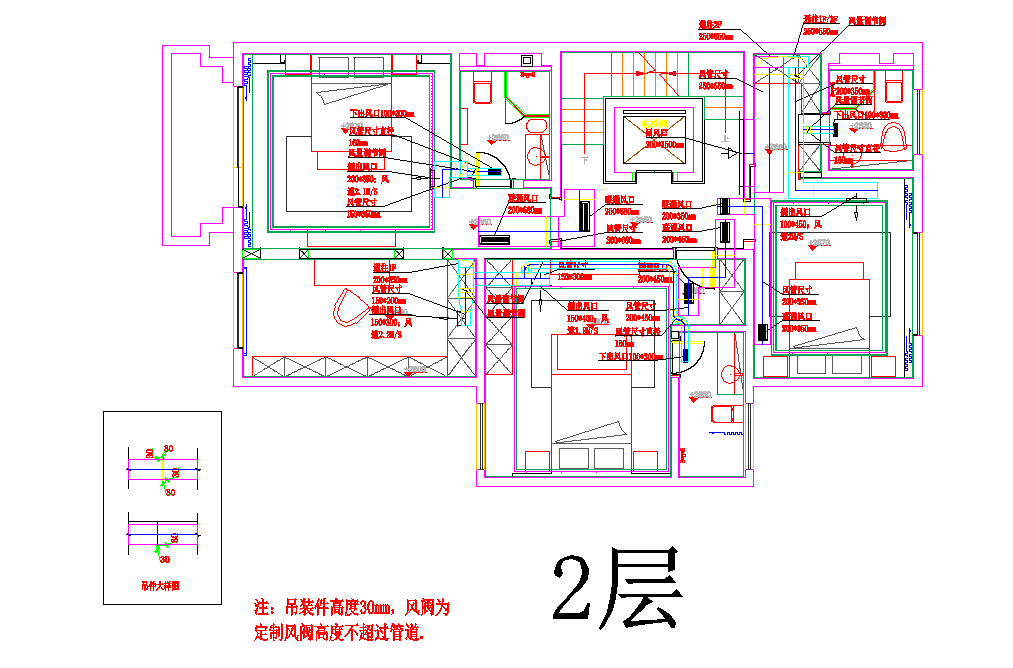

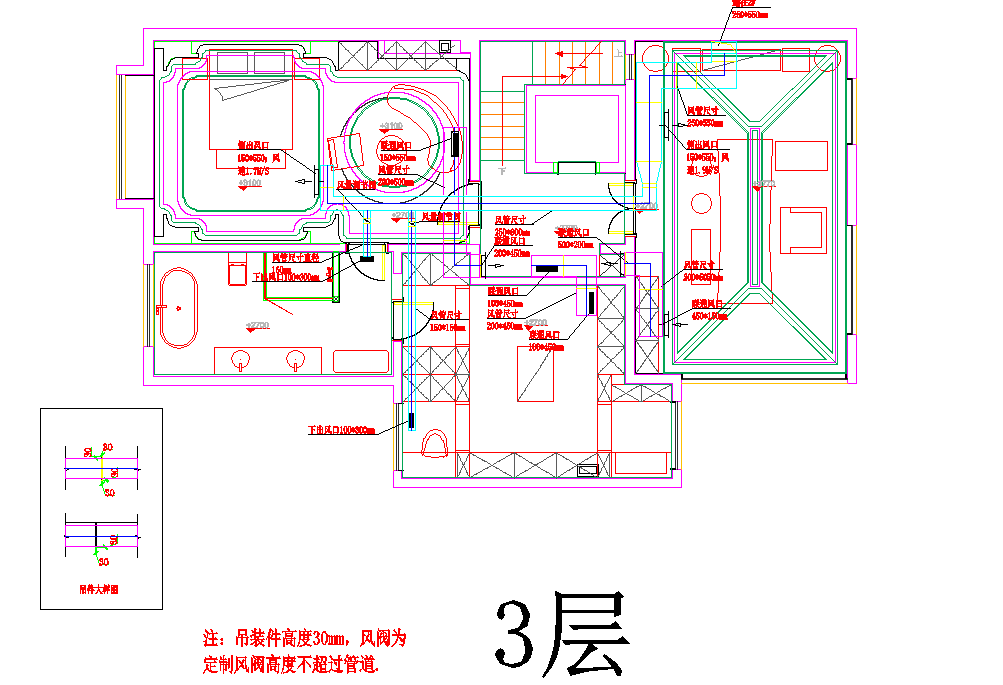

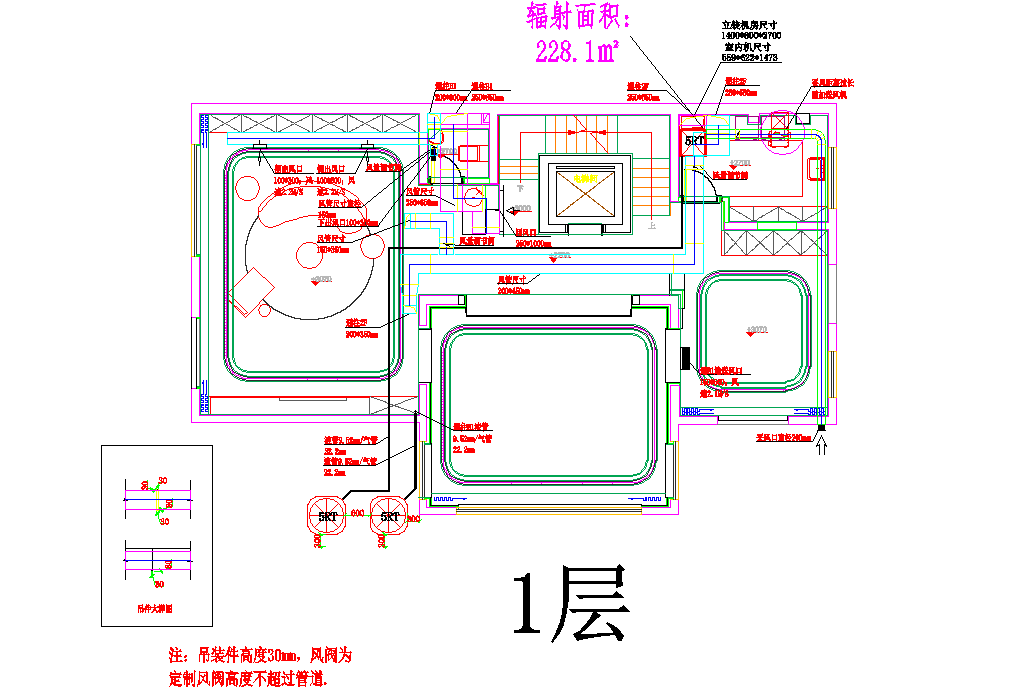

一層、二層、三層全空氣中央空調系統布置方案：
一層、二層、三層輻射面積共228.1㎡，配置Goodman全空氣中央空調熱泵機組5冷噸機組，室內機安裝在一層。
設計圖紙：
